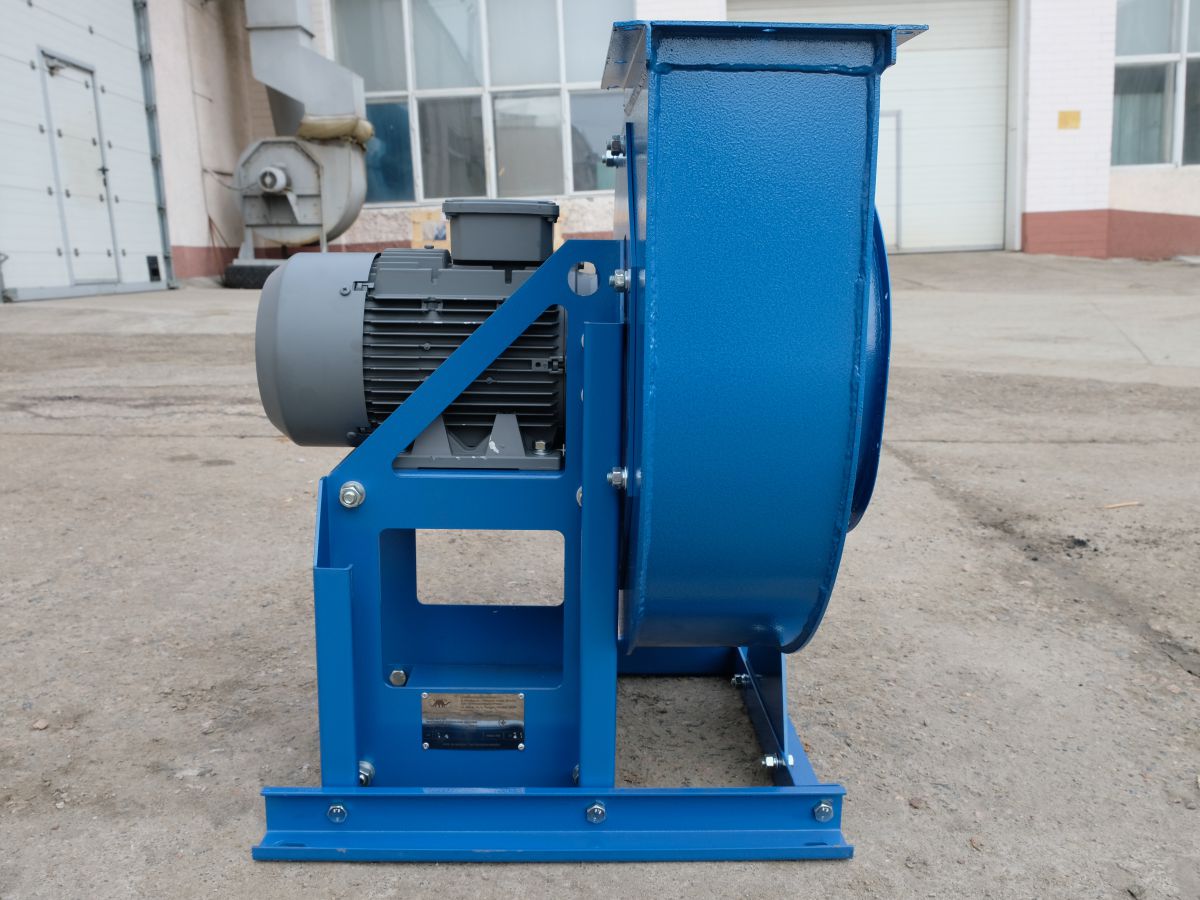

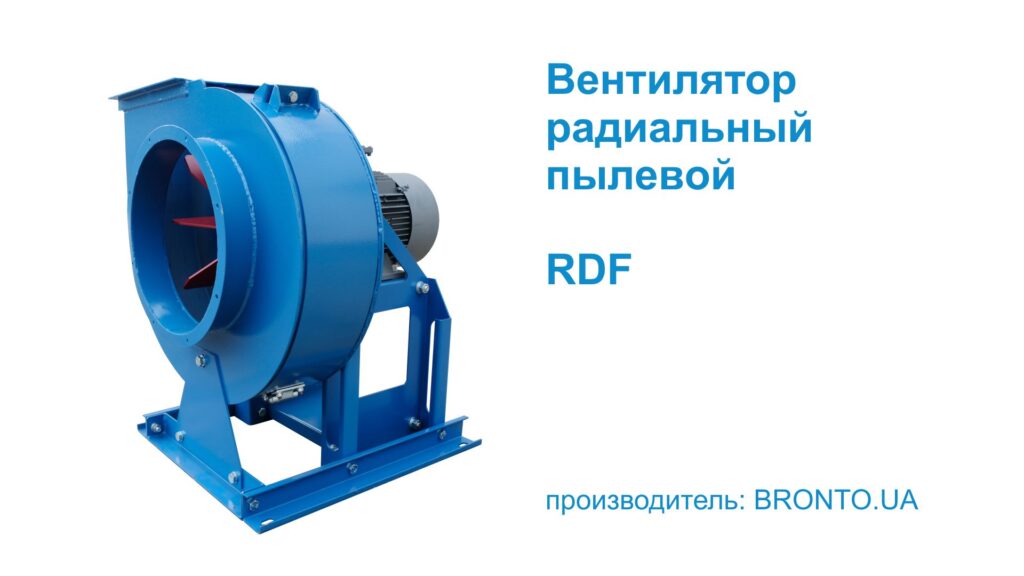

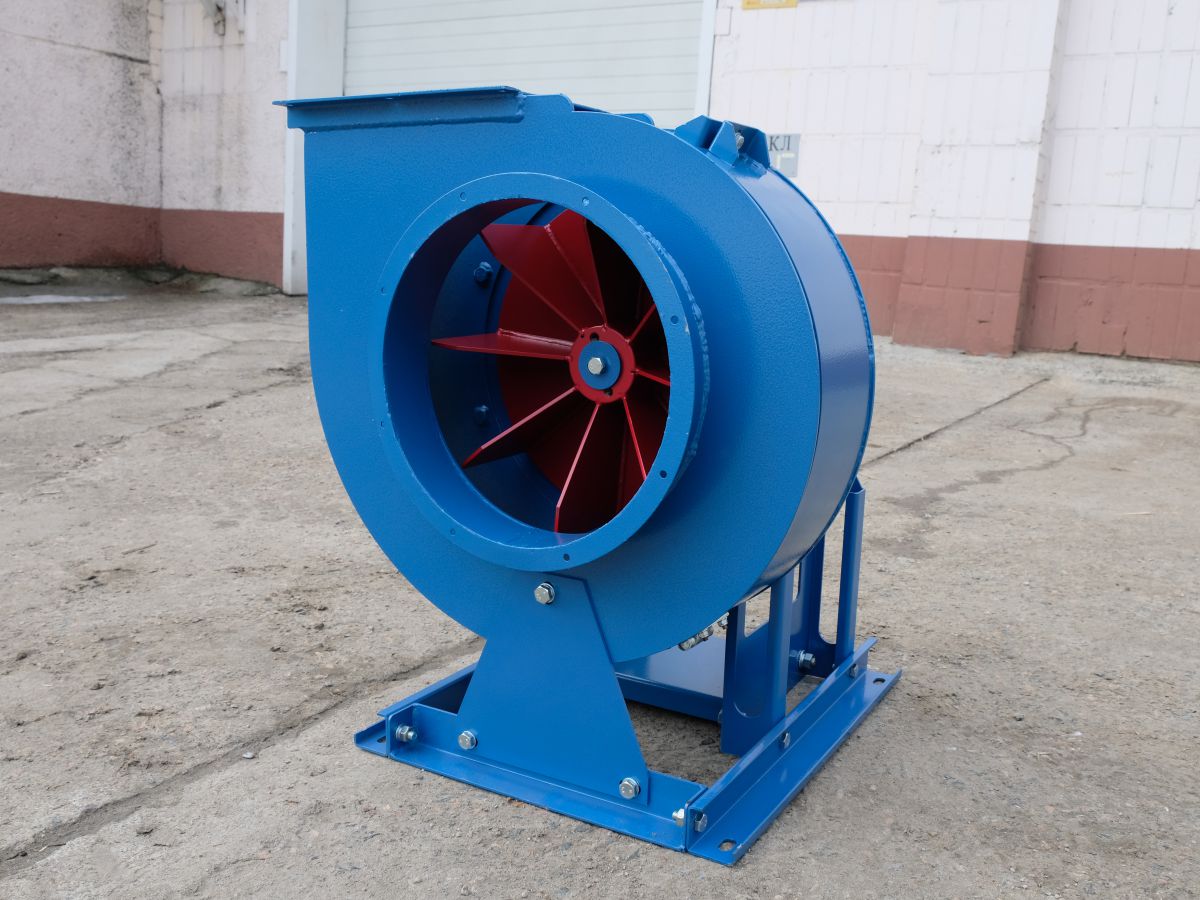

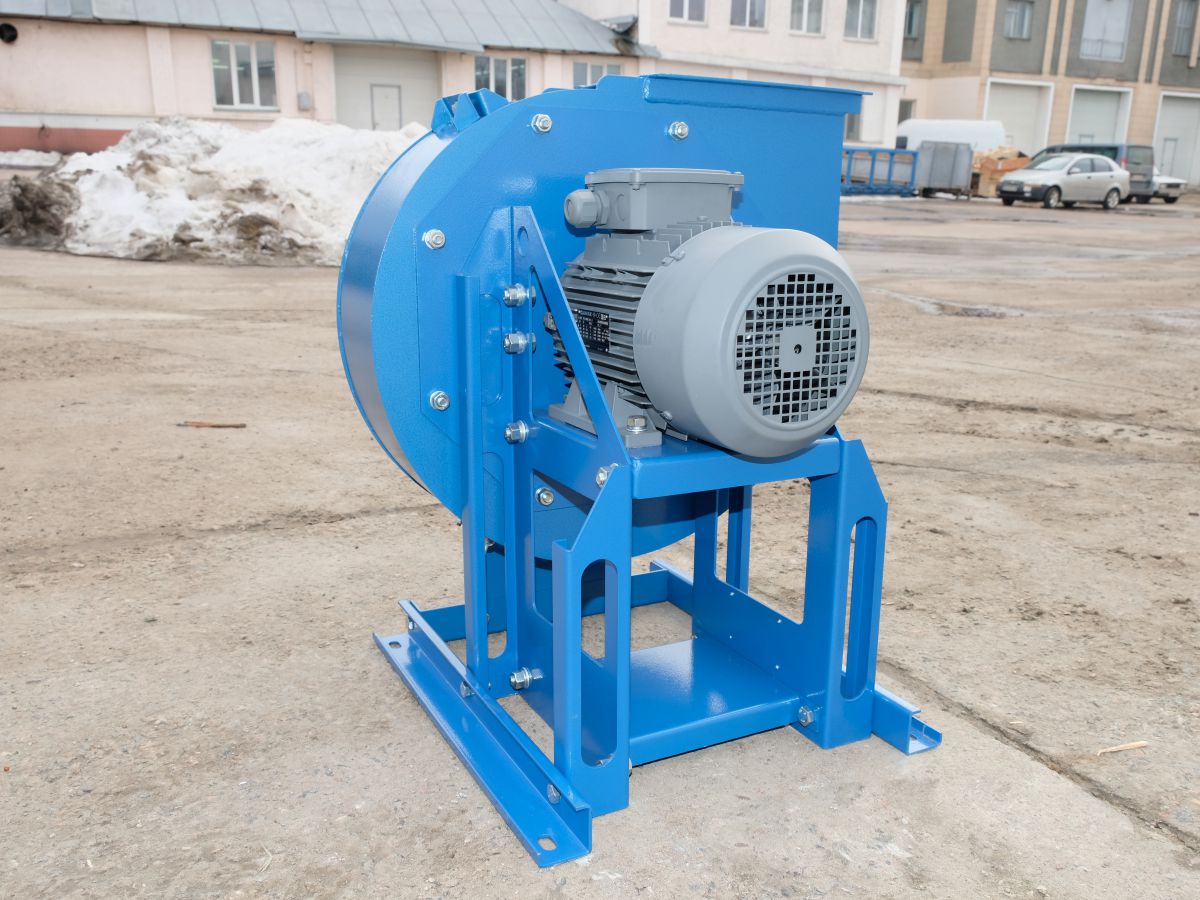

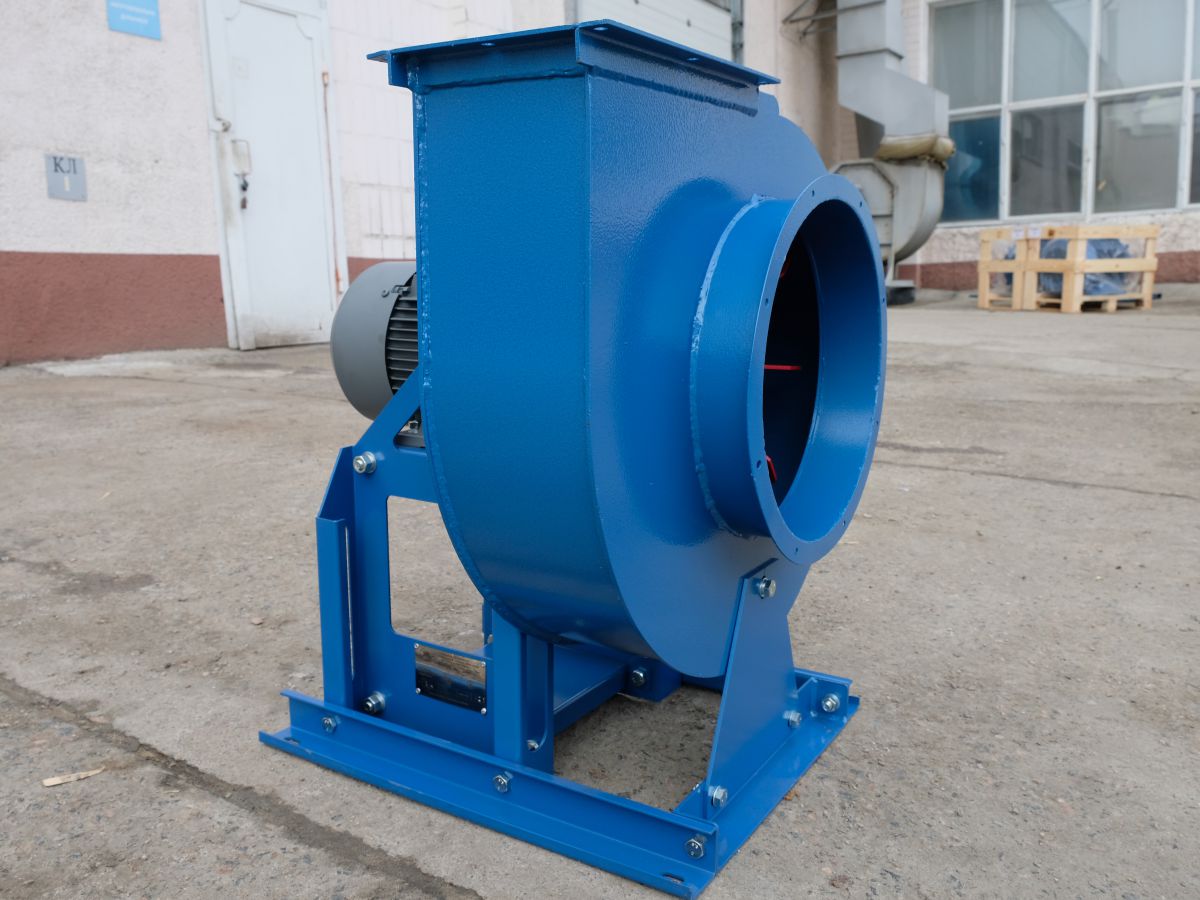

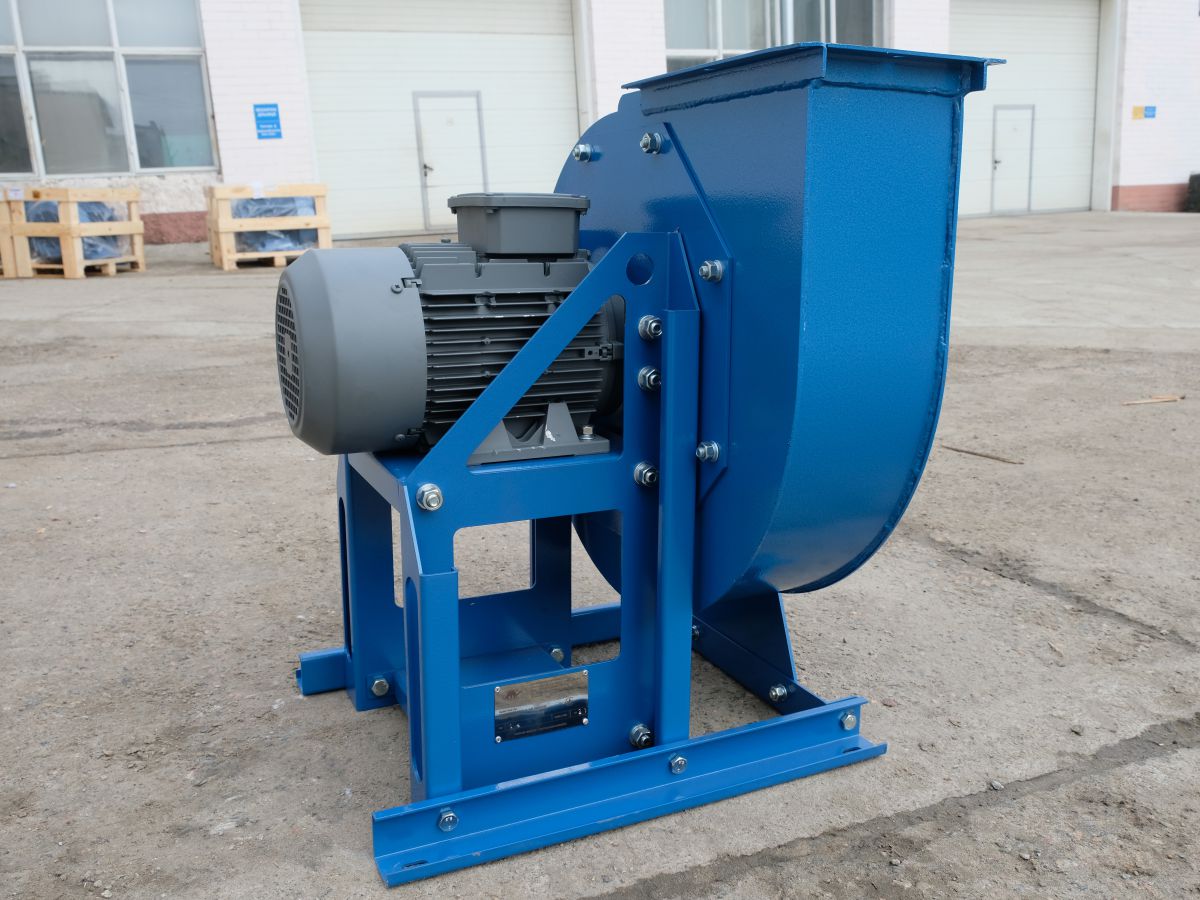

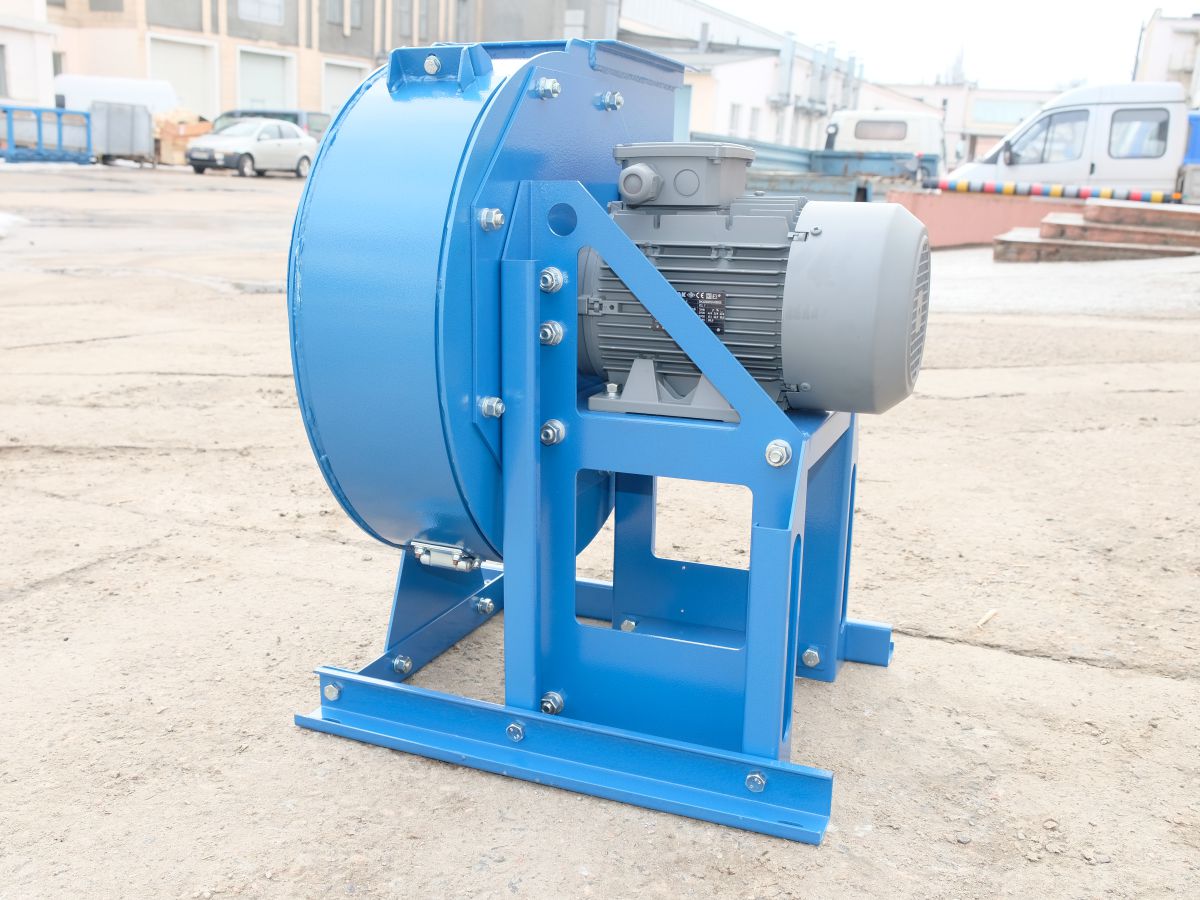

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ПЫЛЕВОЙ RDF-4

ПРОДУКТ

Деревянные стружки и опилки, металлическая пыль, зерно и крупы, пыль и шлаки при сварочном производстве, запыленный воздух при производстве цемента и железобетонных конструкций.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Продуктивность, м3/час.

2 500 ... 4 900 (-10%)

Полное давление, Па

2700 ... 2790 (±5%)

Число оборотов крільчатки, не больше мин-1

3000

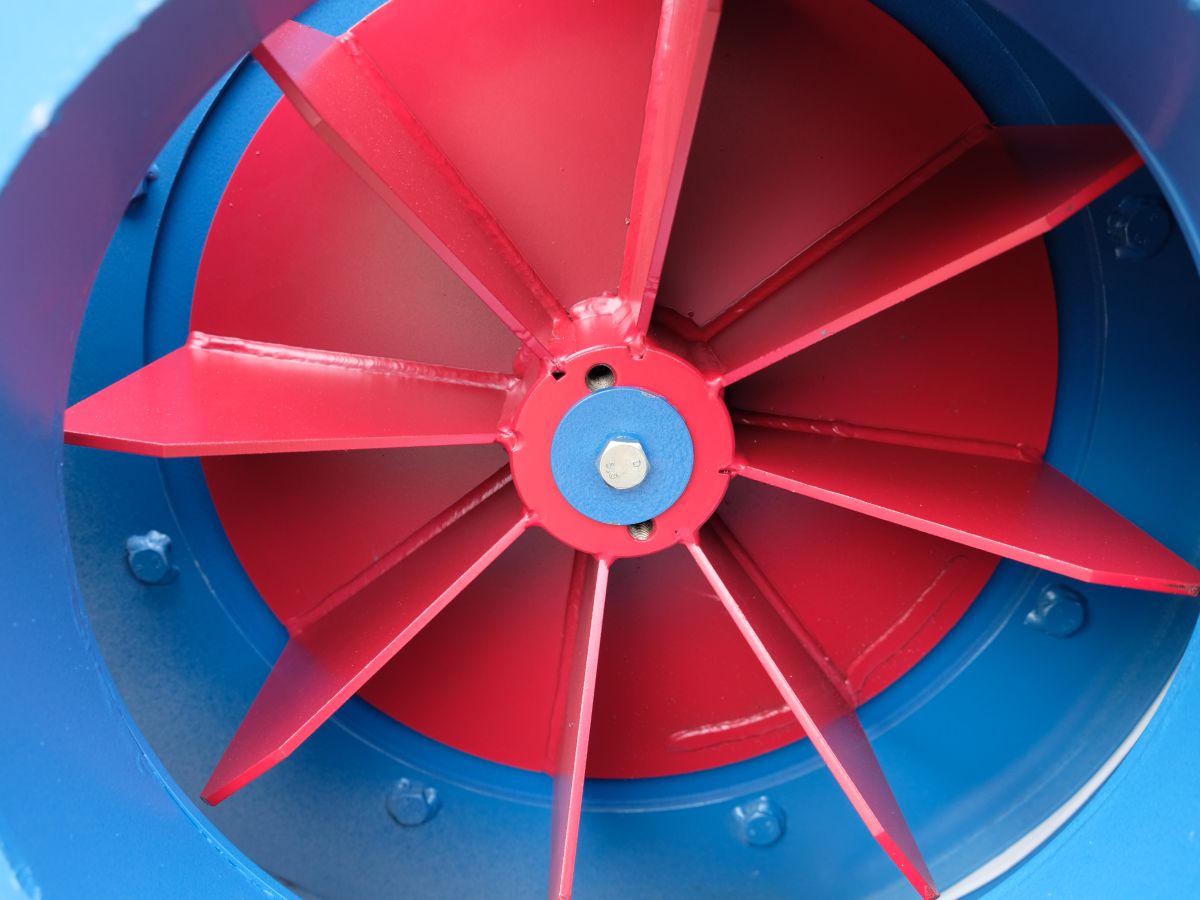

Диаметр крыльчатки / рабочего колеса, мм

360

Уровень шума, не более дБА

80 (±10%)

Длина, мм

556

Ширина, мм

611

Вісота, мм

694

Масса, кг

60

Предназначен для перемещения невзрывоопасных, неабразивных пыле- газовоздушных смесей с температурой не выше 80 °С с содержанием пыли и других механических твердых примесей в количестве не более 0,6кг / м3 при отсутствии липких веществ и волокнистых материалов.

Вентилятор радиальный пылевой типа RDF-4 применяется для удаления деревянных стружек и опилок, отсоса металлической пыли от станков, системы пневмотранспорта зерна и при производстве круп, удаления пыли и шлаков при сварочном производстве, системы отбора запыленного воздуха при производстве цемента и железобетонных конструкций.

Вентилятор должен эксплуатироваться при температуре окружающей среды от минус 40 °С до плюс 40 °С, в условиях умеренного и тропического климата, 2-й и 3-й категорий размещения. При защите двигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата — 1-й категории размещения по ГОСТ 15150.



  • Вентиляторы устанавливаются за пределами зон длительного пребывания людей.



задать вопрос

Вентилятор устанавливается за пределами зон длительного пребывания людей.

Вентилятор должен быть установлен на ровной горизонтальной площадке, полу, фундаменте с наклоном не более 5 мм на 1м.пог.

С каждой стороны вентилятора для его обслуживания должно быть свободное пространство не мене 1м.

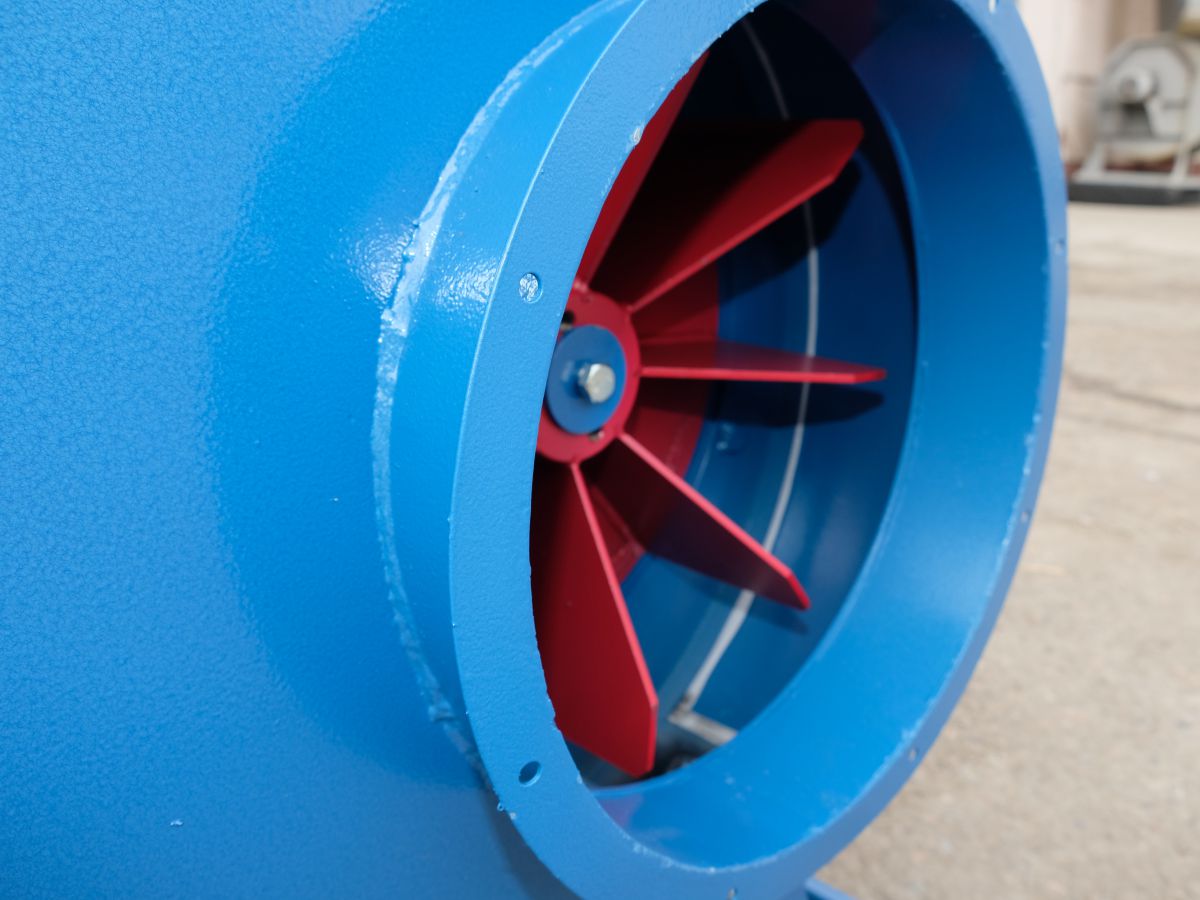

  • Для вентиляторов с подключением впускного патрубка к каналу, убедитесь, что прямой участок трубы равен 2,5 диаметрам крыльчатки.
  • Для вентиляторов с не присоединенным впускным патрубком, убедитесь, что выделенное пространство достаточно защищено от доступа людей и равно не менее 1,5 диаметра крыльчатки (Dк).
  • Для вентиляторов с подключенным выпускным патрубком, убедитесь, что прямой участок трубы равен 2,5 диаметрам крыльчатки (Dк).
  • Для вентиляторов с не подключенным выпускным патрубком, убедитесь, что выделенное пространство достаточно защищено от доступа людей и равно не менее 2,5 диаметрам крыльчатки (Dк).

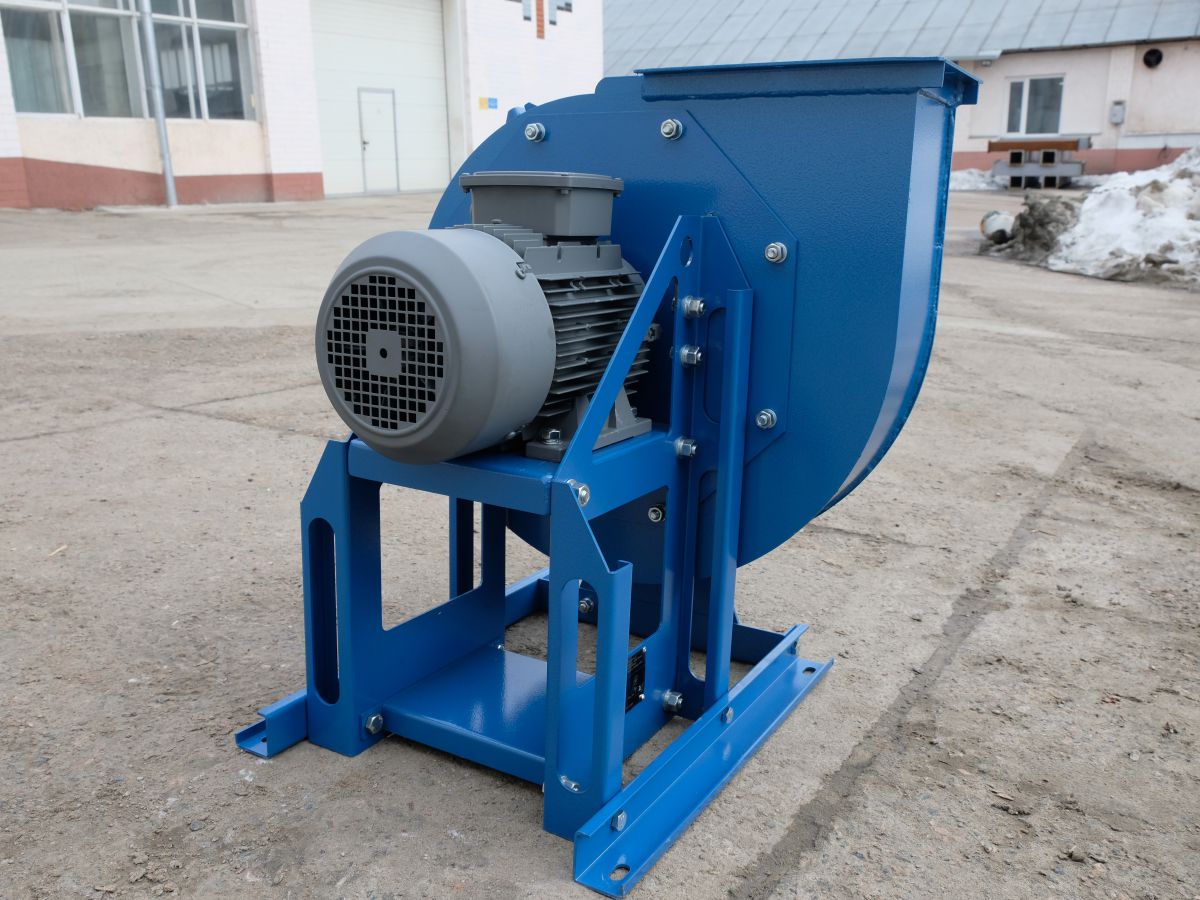

При подключении электродвигателя к шкафу управления необходимо контролировать направление вращения, которое указано стрелками на корпусе электродвигателя.



  • Вентилятор необходимо заземлить по системе TN-S согласно IEC 60364-5-51
