Охладитель GC-500
ПРОДУКТ
СЫРЬЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Производительность (для кормовой гранулы с размерами до 15мм, с насыпной плотностью 0,3 ±0,1 кг/см³), кг/ч
500
Температура продукта, °С
не более +10 °С чем температура подаваемого воздуха
Длина, мм
1650
Ширина, мм
1450
Высота, мм
3650
Масаа, кг
500
Установленная мощность, кВт
4,41

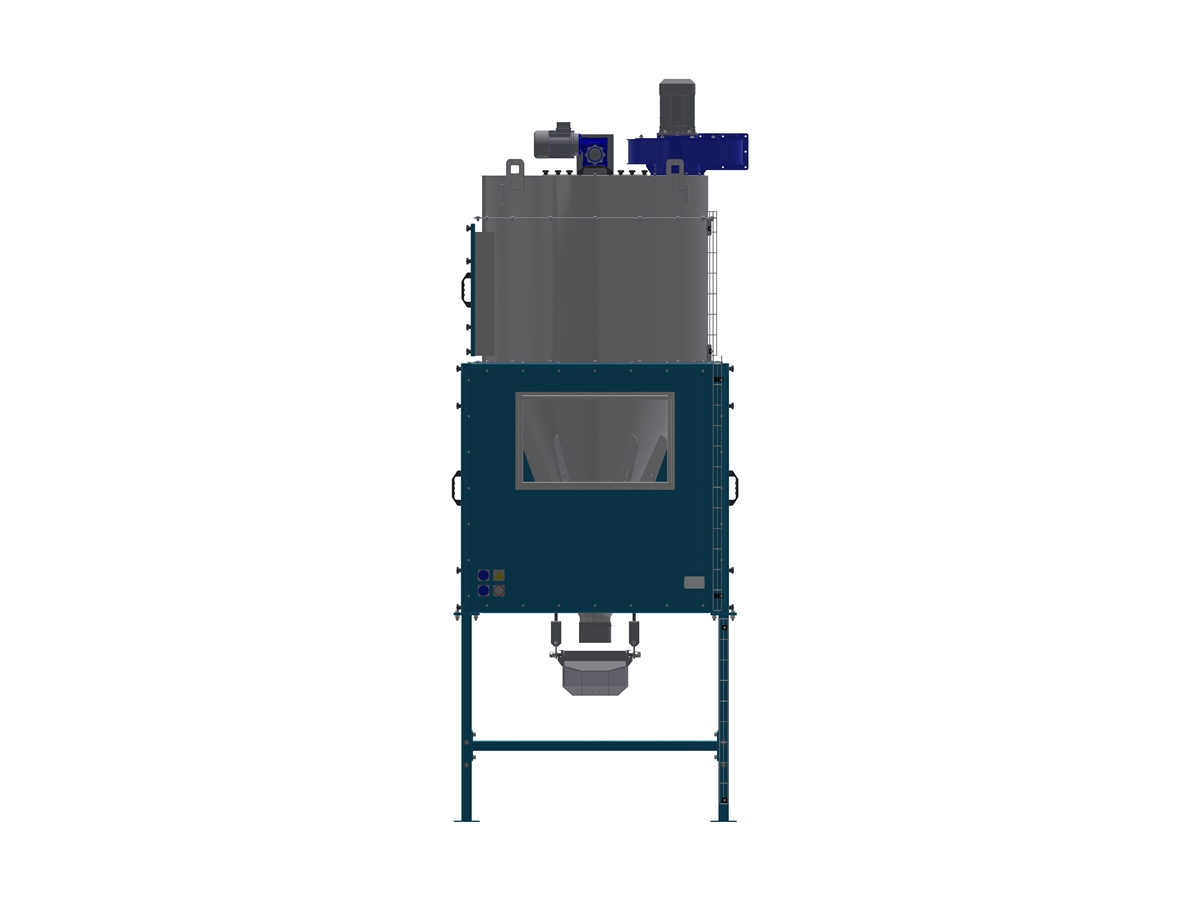

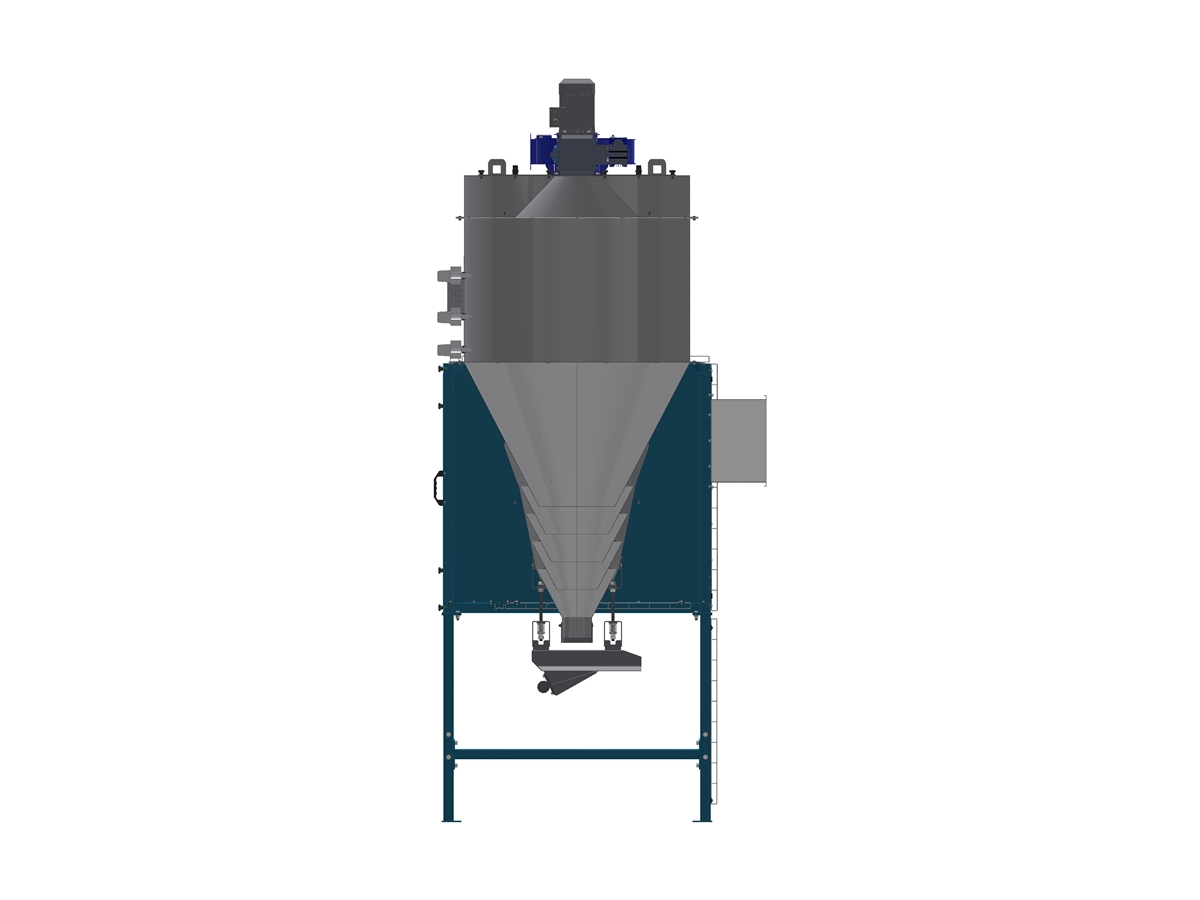

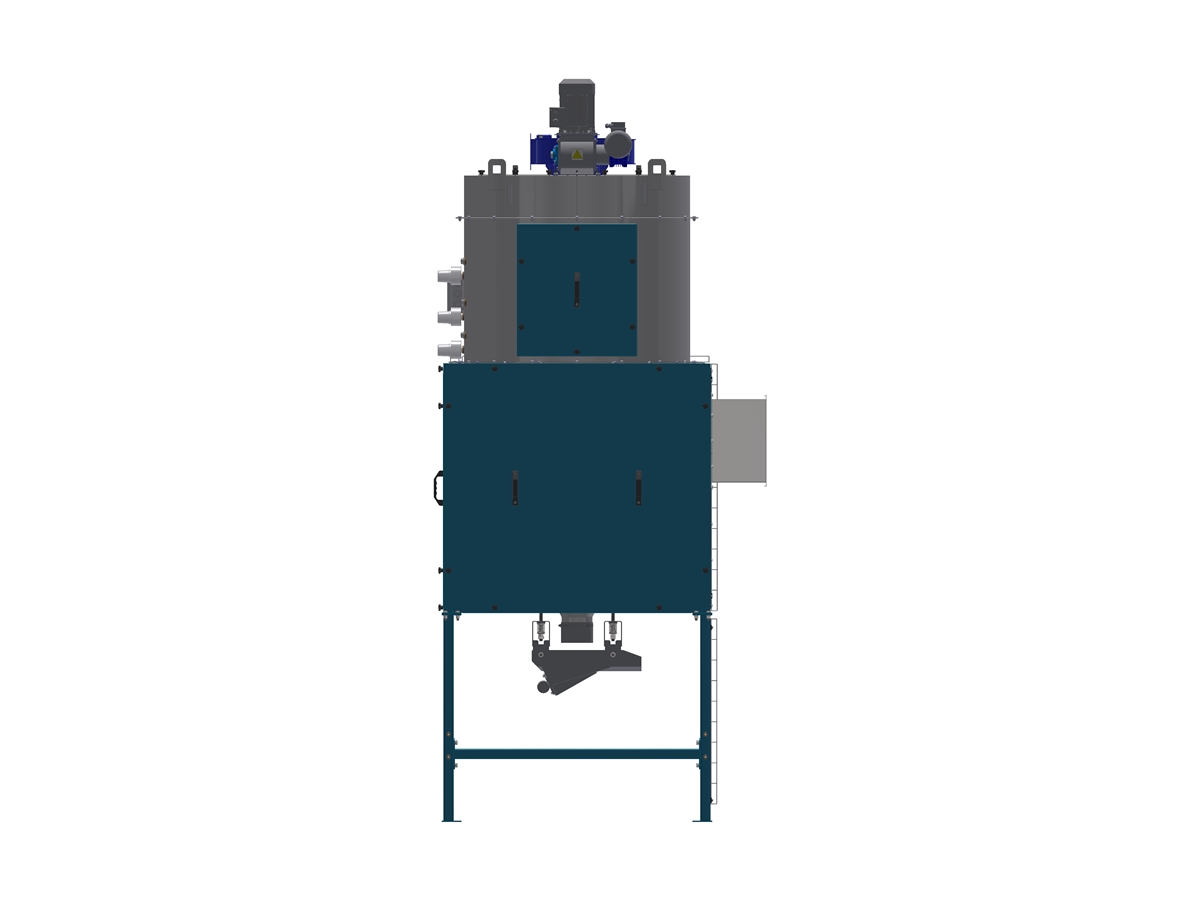

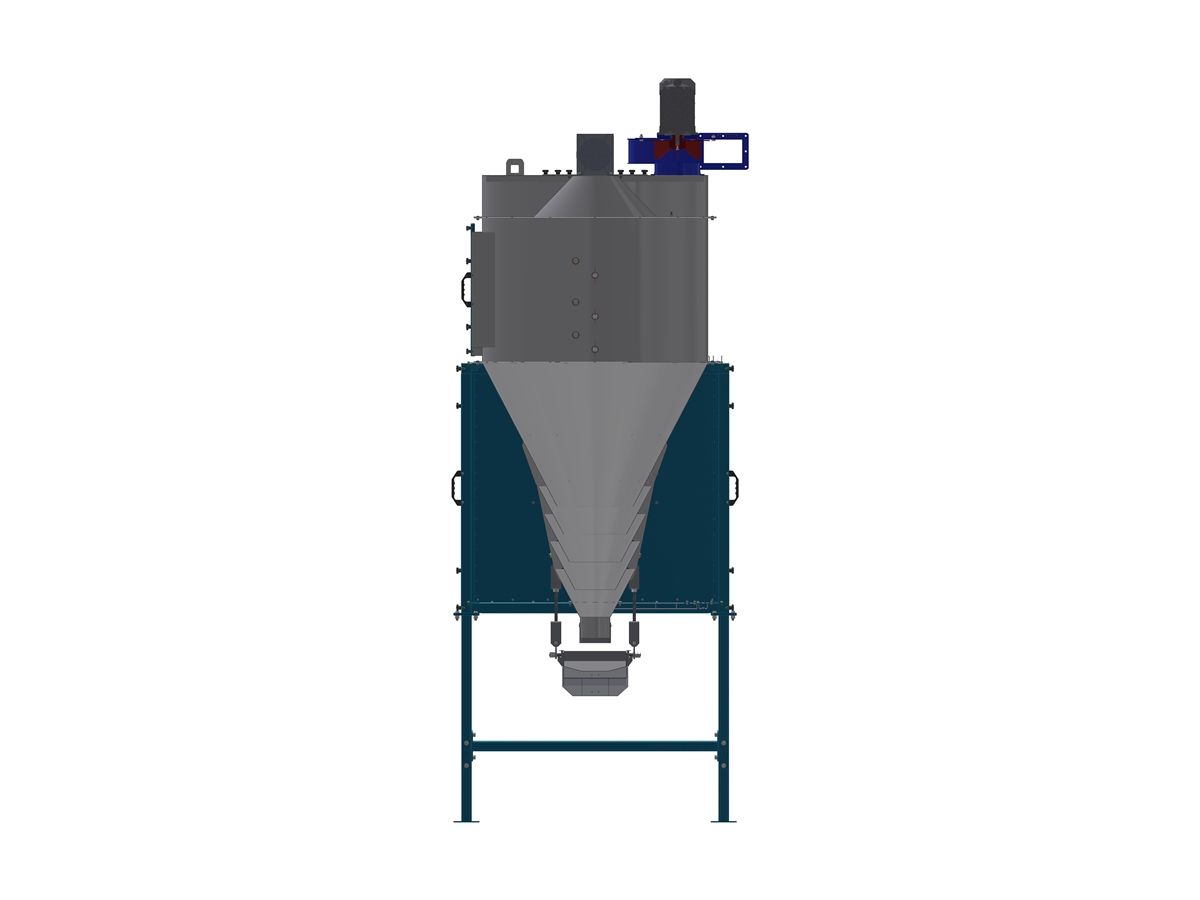

Установка охлаждающая GС-500 предназначена для охлаждения поступающих из коутера кормовых гранул.
Установка охлаждающая работает как часть технологической линии. Рекомендуется использовать оборудование компании «ЧеркассыЭлеваторМаш» для составных частей технологической линии. Это обеспечит наилучшую работу охлаждающей установки GC-500. По согласию с заказчиком, охладитель производится в коррозионностойком исполнении.
Охлаждающая установка работает в закрытом помещении при температуре от +5°С до +40°С и относительной влажности 80% при температуре 25°С.
Серийный номер изделия приведен на табличке (рис. 2). Этот номер нужно указывать при заказе запасных частей. Табличка прикреплена к основанию охладителя.
1 – Основа.
2 – Охлаждающая емкость.
3 – Шлюзовый затвор.
4 – Вентилятор.
5 – Выходной патрубок.
6 – Вибролоток.
7 – Патрубок подачи холодного воздуха.
8 – Обзорный люк.
9 – Датчик уровня.
Продукт поступает в шлюзовый затвор 3. Далее, через шлюзовый затвор попадает в охлаждающую емкость 2.
По мере накопления продукт достигнет среднего датчика уровня 9. Всего используется три датчика уровня. Верхний датчик сигнализирует о неисправности, что привело к аварийному превышению уровня продукта в охлаждающей емкости. Датчик, расположенный по середине, сигнализирует о максимальном рабочем уровне продукта. Нижний датчик сигнализирует о минимальном рабочем уровне продукта. При достижении продуктом датчика максимального рабочего уровня подается сигнал на включение вибролотка 6. Количество продукта в охлаждающей емкости начнет уменьшаться. Когда уровень продукта сравнится с датчиком минимального уровня, подается сигнал на выключение вибролотка. Уровень продукта в охлаждающей емкости снова начнет увеличиваться. Запустится новый цикл работы.
Вентилятор 4, протягивающий воздух через слой продукта, данный конвекционный процесс обеспечивает охлаждение.
Обзорные люки 8 предназначены для обслуживания верхней части охлаждающей емкости и регулировки равномерного прохождения воздуха через продукт.
Охлаждающая емкость смонтирована на основе 1.
При необходимости возможна подача дополнительно охлажденного воздуха через патрубок 7.
Установка охлаждающая не требует постоянного наблюдения оператора для работы только при запуске и остановке.
