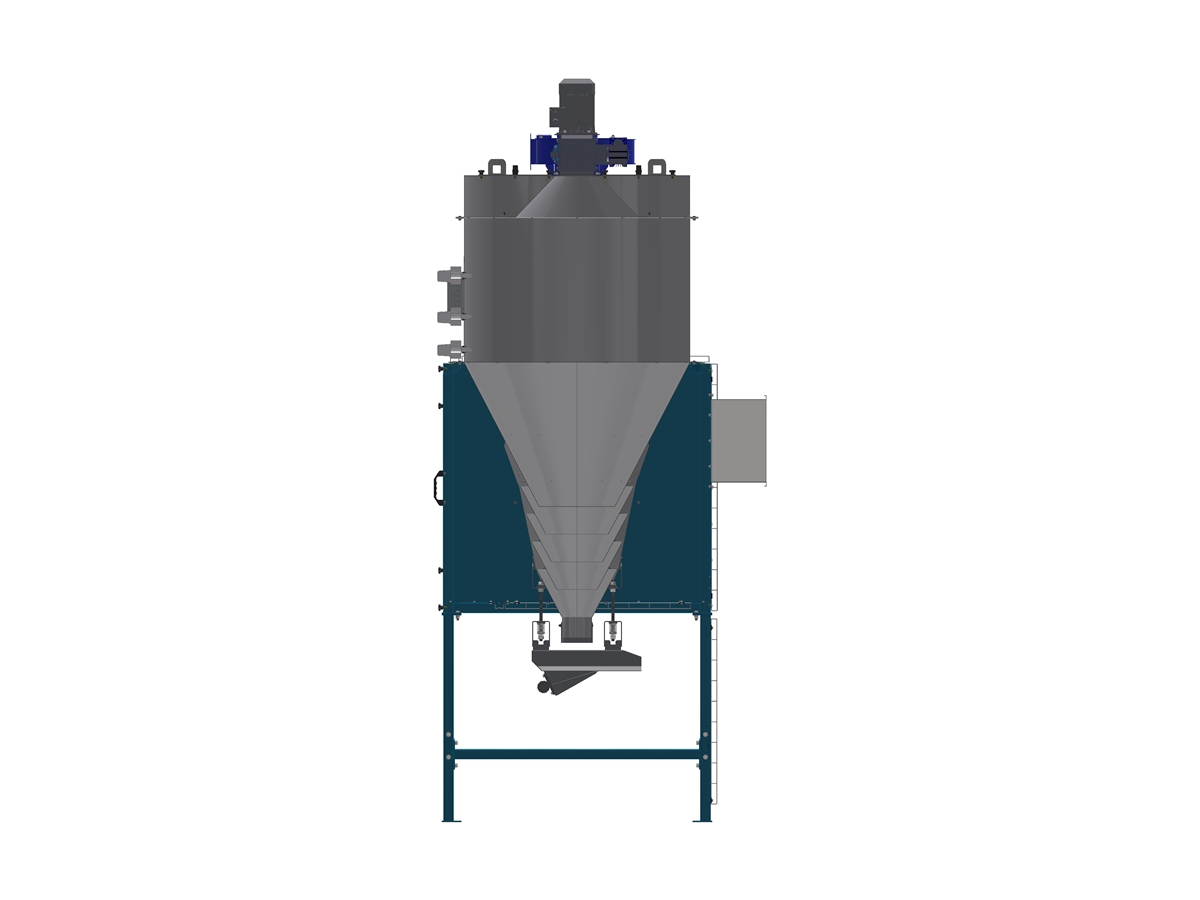

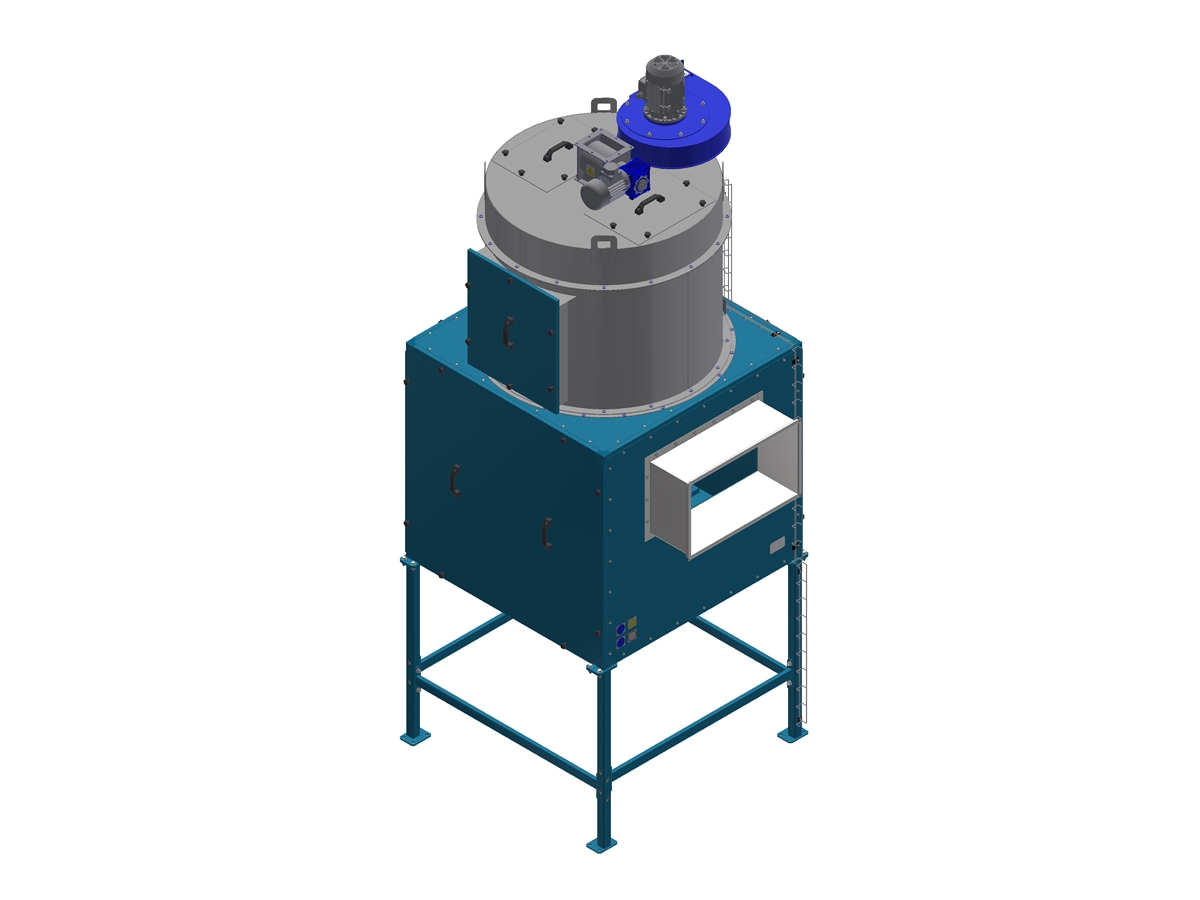

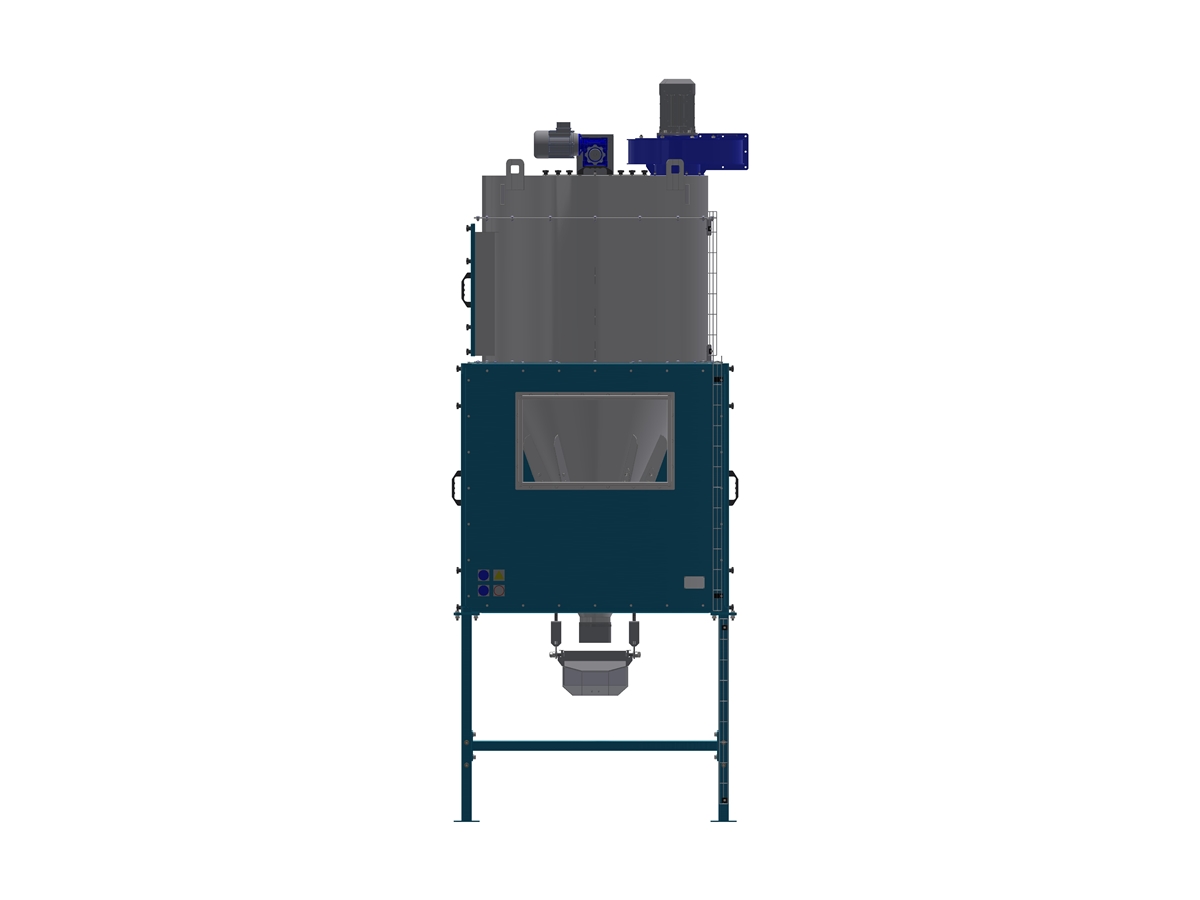

Охолоджувач GC-500
ПРОДУКТ
СИРОВИНА
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Продуктивність (Продуктивність для кормової гранули з розмірами до 15мм, із насипною щільністю 0,3 ±0,1 кг/см³), кг/год
500
Температура продукту, °С
не більше +10 °С ніж температура повітря, що подається
Довжина, мм
1650
Ширина, мм
1450
Висота, мм
3650
Маса, кг
500
Встановлена потужність, кВт
4,41
Установка охолоджувальна GС-500 призначена для охолодження кормових гранул що поступають із коутера.
Установка охолоджувальна працює як частина технологічної лінії. Рекомендується використовувати обладнання компанії «ЧеркасиЕлеваторМаш» для складових частин технологічної лінії. Це забезпечить найкращу роботу установки охолоджувальної GC-500. За згодою із замовником, охолоджувач виготовляється в корозійностійкому виконанні.
Установка охолоджувальна працює в закритому приміщенні при температурі від +5°С до +40°С і відносній вологості 80% при температурі 25°С.
Серійний номер виробу приведений на табличці (рис. 2). Цей номер необхідно вказувати при замовленні запасних частин. Табличка прикріплена до основи охолоджувача.
1 – Основа.
2 – Охолоджувальна ємність.
3 – Шлюзовий затвор.
4 – Вентилятор.
5 – Вихідний патрубок.
6 – Вібролоток.
7 – Патрубок подачі холодногоповітря.
8 – Оглядовий люк.
9 – Датчик рівня.
Продукт поступає до шлюзового затвору 3. Далі, через шлюзовий затвор попадає в охолоджувальну ємність 2.
По мірі накопичення, продукт досягне середнього датчика рівня 9. Всього використовується три датчики рівня. Верхній датчик сигналізує про несправність, що призвела до аварійного перевищення рівня продукту в охолоджувальній ємності. Датчик, розташований по середині, сигналізує про максимальний робочий рівень продукту. Нижній датчик сигналізує про мінімальний робочий рівень продукту. При досягненні продуктом датчика максимального робочого рівня, подається сигнал на включення вібролотка 6. Кількість продукту в охолоджувальній ємності почне зменшуватись. Коли рівень продукту зрівняється з датчиком мінімального рівня, подається сигнал на виключення вібролотка. Рівень продукту в охолоджувальній ємності знов почне збільшуватись. Запуститься новий цикл роботи.
Вентилятор 4, протягує повітря через шар продукту, даний конвекційний процес забезпечує охолодження.
Оглядові люки 8 призначені для обслуговування верхньої частини охолоджувальної ємності та регулювання рівномірного проходження повітря через продукт.
Охолоджувальна ємність змонтована на основі 1.
За необхідності, можлива подача додатково охолодженого повітря через патрубок 7.
Установка охолоджувальна не потребує постійного нагляду оператора для роботи, лише при запуску та зупинці.
