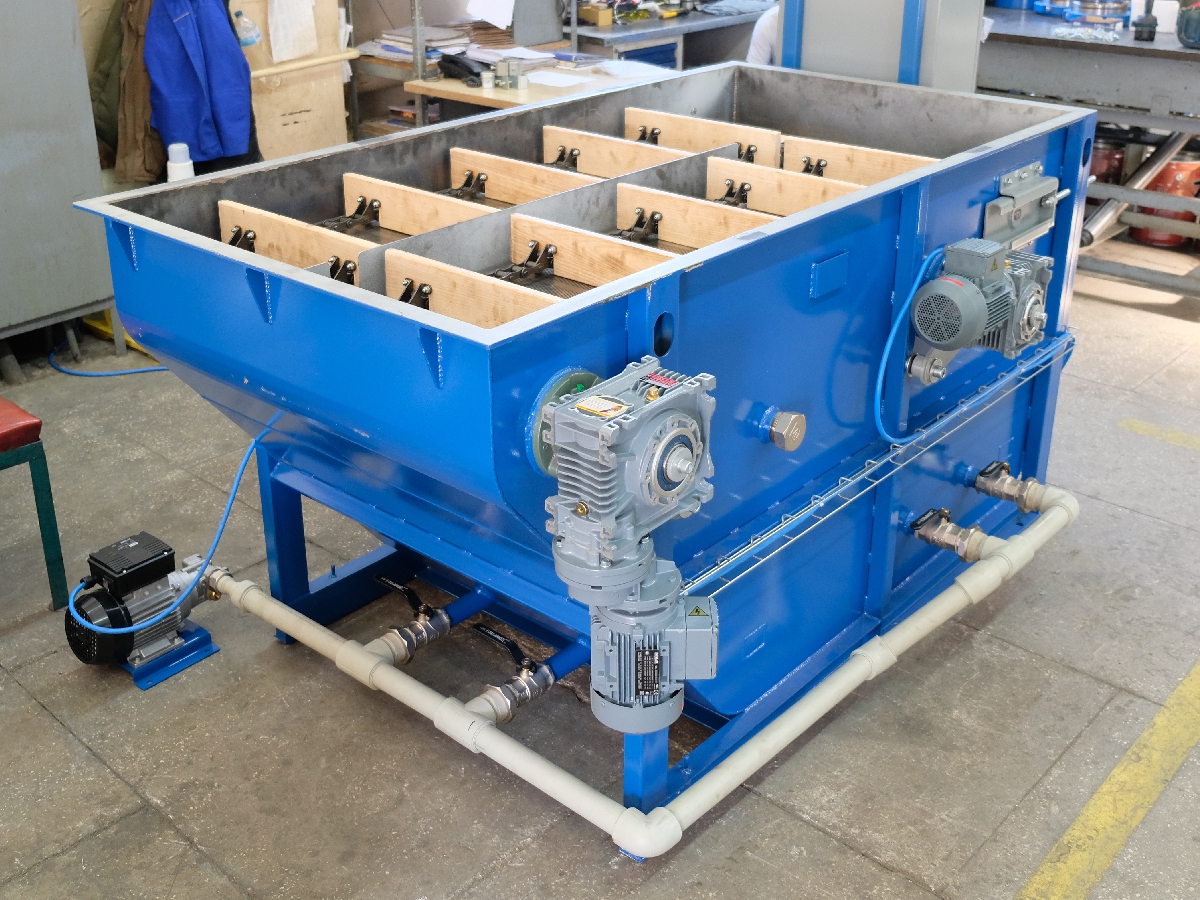

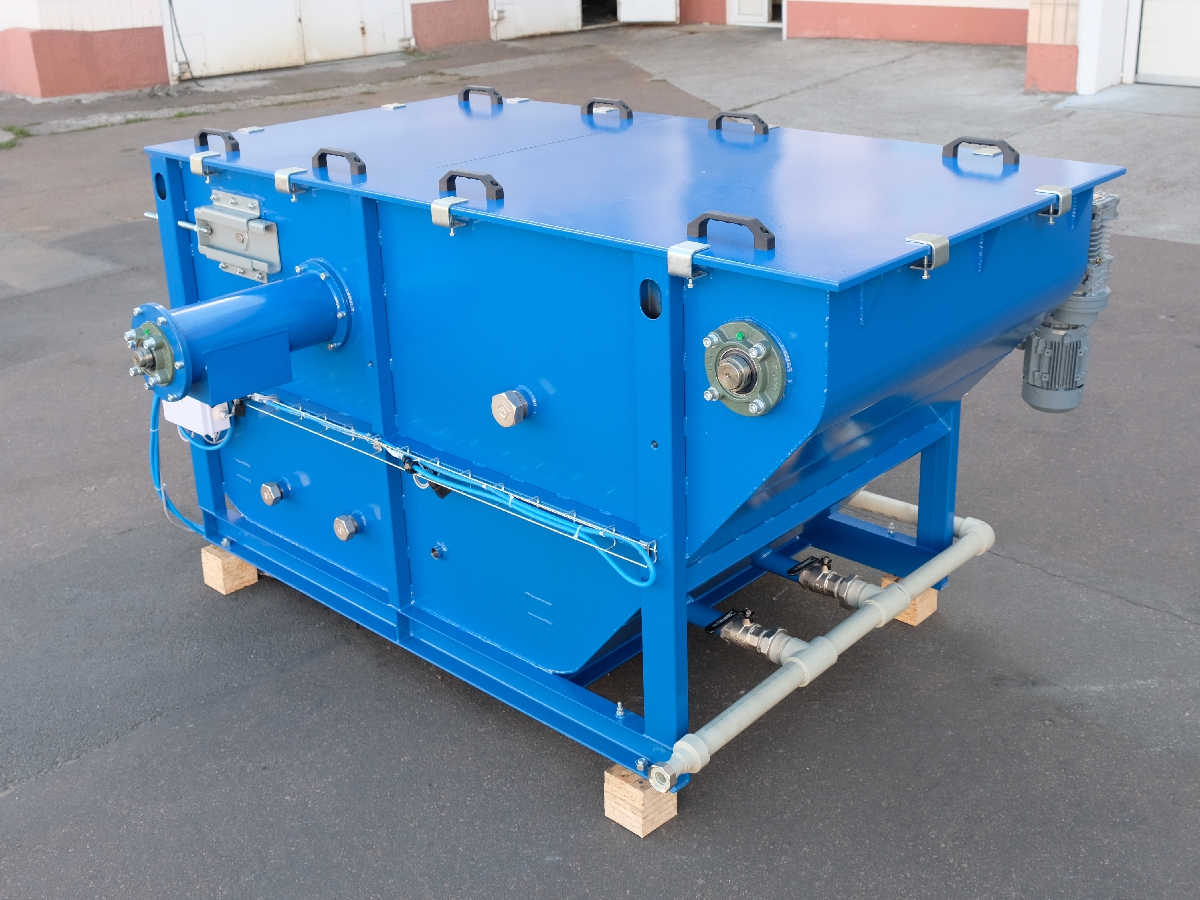

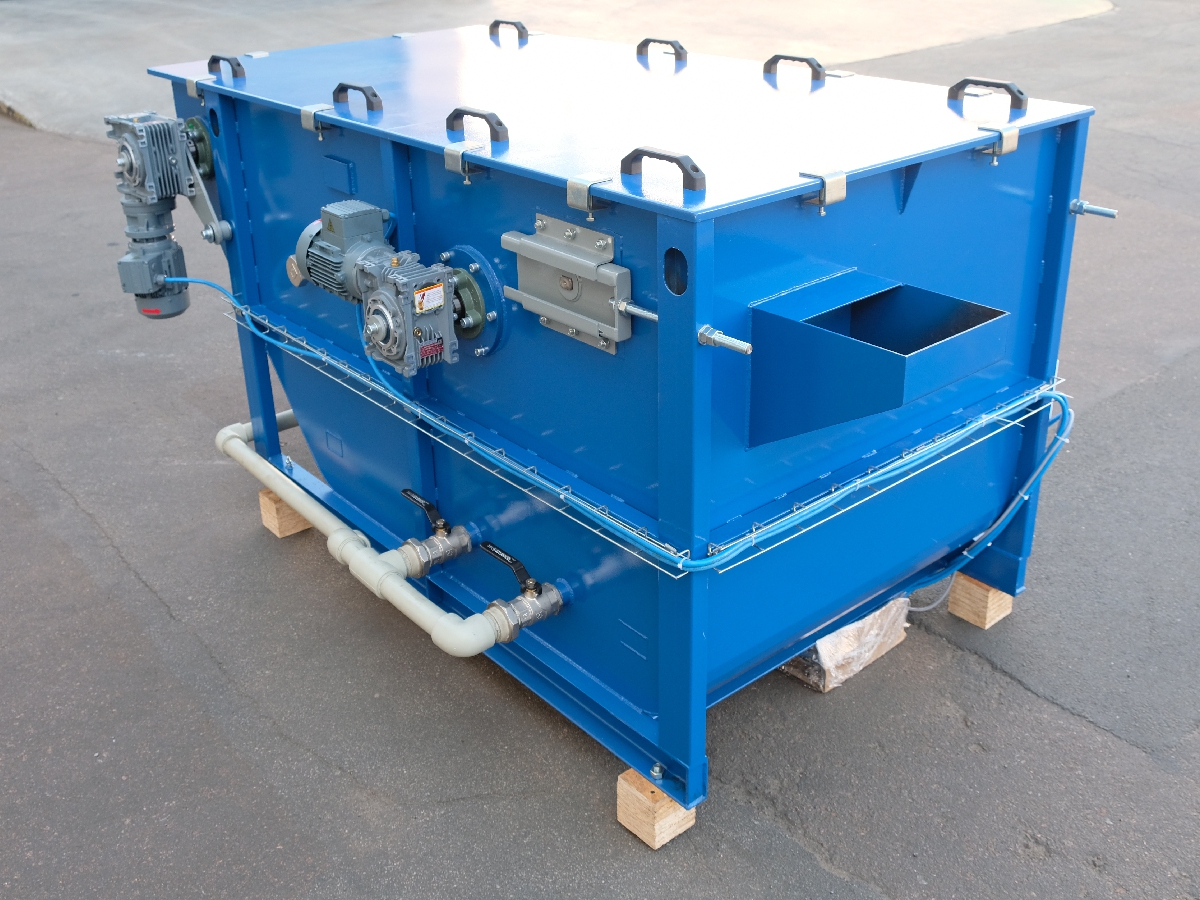

Сепаратор масла механический MOS-500

Сепаратор масла механический MOS-500 предназначен для предварительной очистки растительного масла от осыпи (гущи) перед его фильтрацией. При прохождении масла с осыпью через сепаратор, удаляется 70…85% осыпи.



После отжима масляном прессе масло подается в приемный патрубок сепаратора.



Масло поступает в Бак 1.

Здесь происходит первичное накопление масла. В это время Бак 2 – может быть пуст.

Включается движение цепного транспортера.

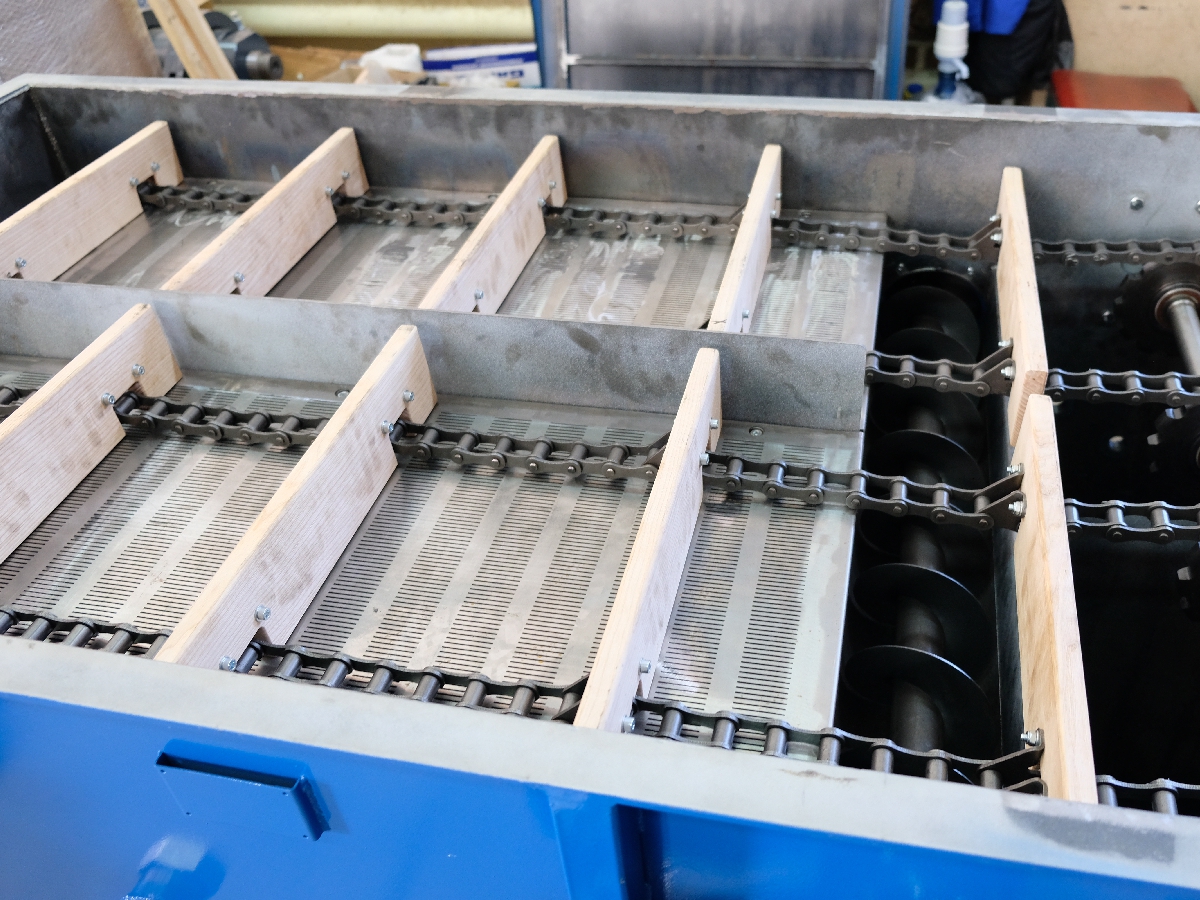

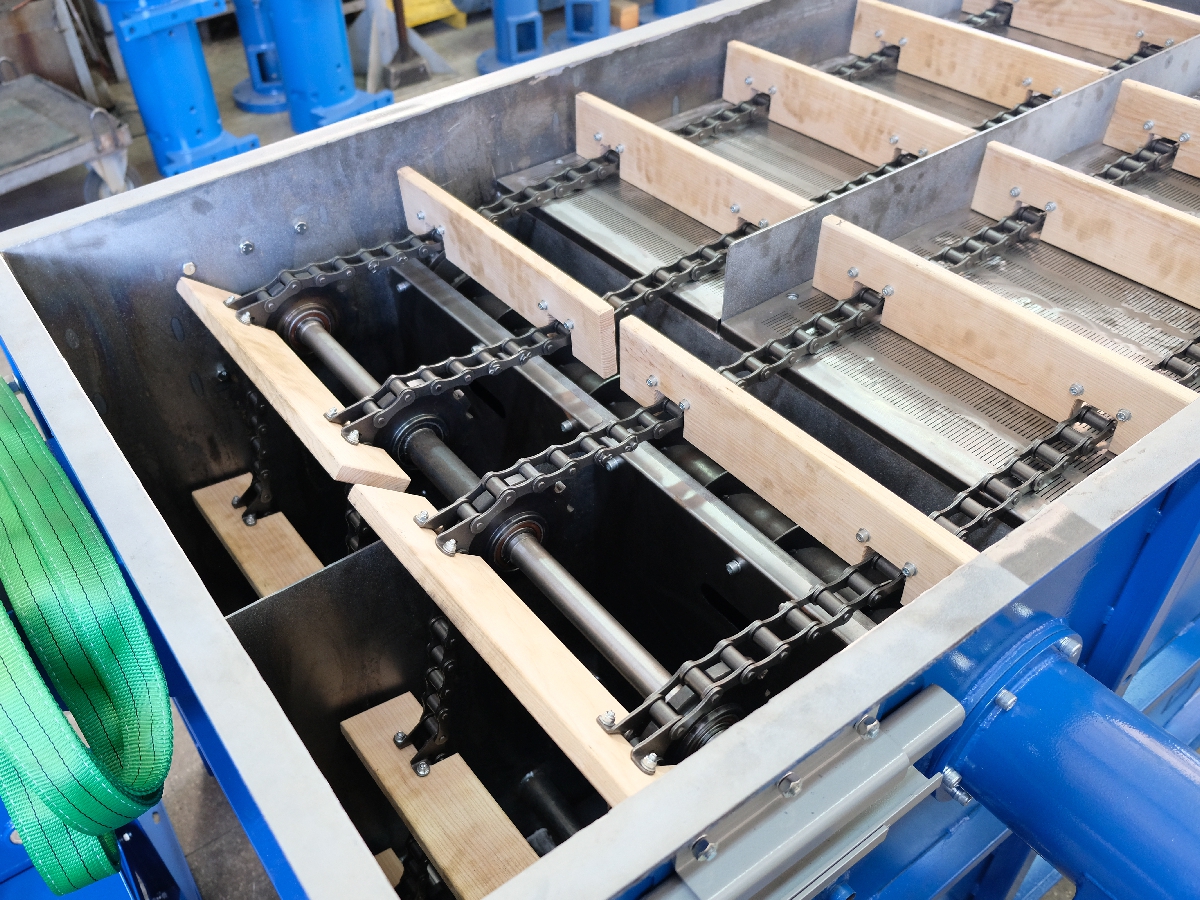

Лопатки транспортера по наклонной стенке поднимают гущу, оседающую на дне Бака 1.

Затем лопатки передвигают осадок по перфорированному металлическому настилу – решетке. Масло стекает везде отверстия решетки обратно в Бак 1, а обезжиренный осадок попадает к шнековому транспортеру.

Процесс продолжается непрерывно. Скорость движения лопаток по решетке – 0,2 м/мин.

Уровень масла в Баку 1  постепенно поднимается — до уровня канала перелива в Бак 2 (находится ниже уровня перфорированного настила).

Масло начинает перетекать в Бак 2.

Процесс выведения осадка из масла в питатель повторяется в Баке 2.

Выделенный осадок возвращается в пресс для повторного отжима растительного масла.

Когда уровень масла достигает верхнего датчика уровня в Баке 2,

масло выкачивается в емкости для хранения или для дальнейшей обработки.

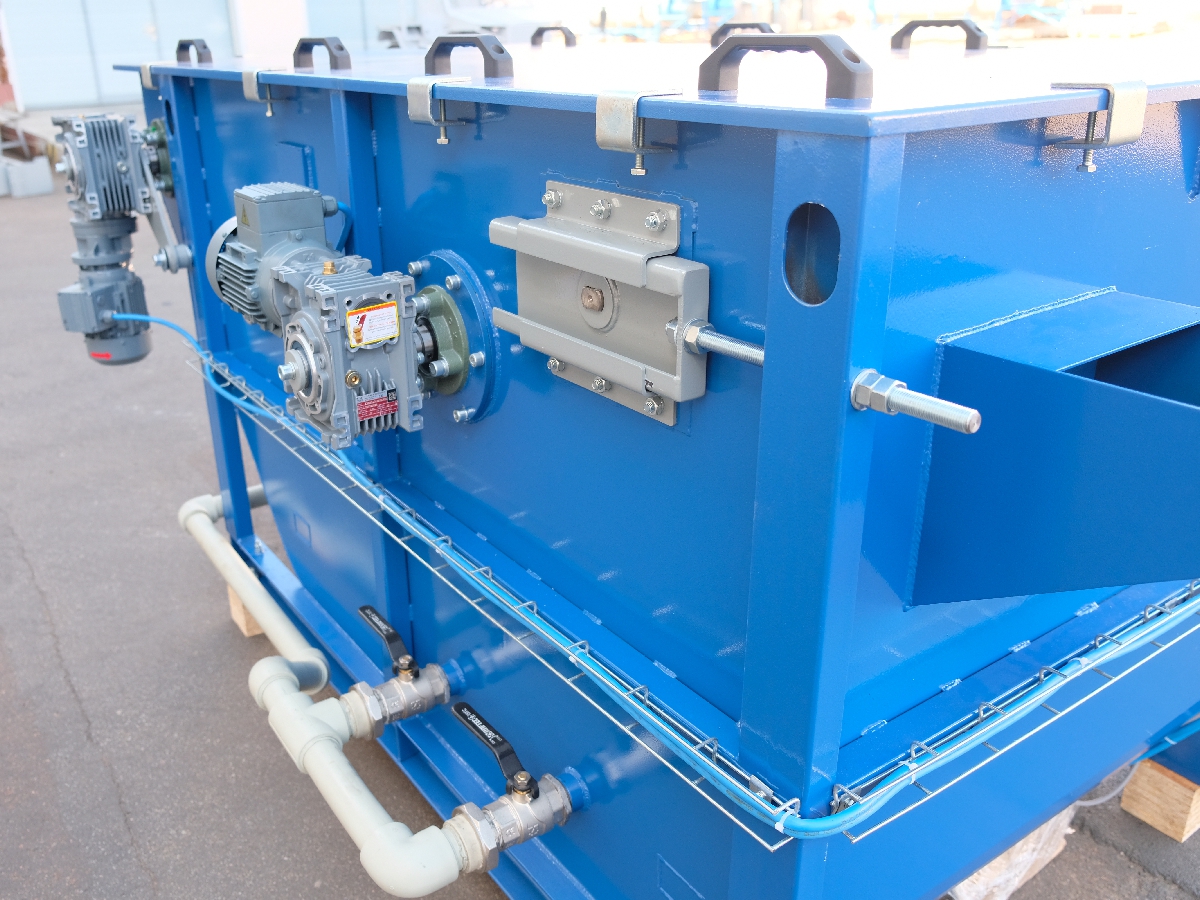

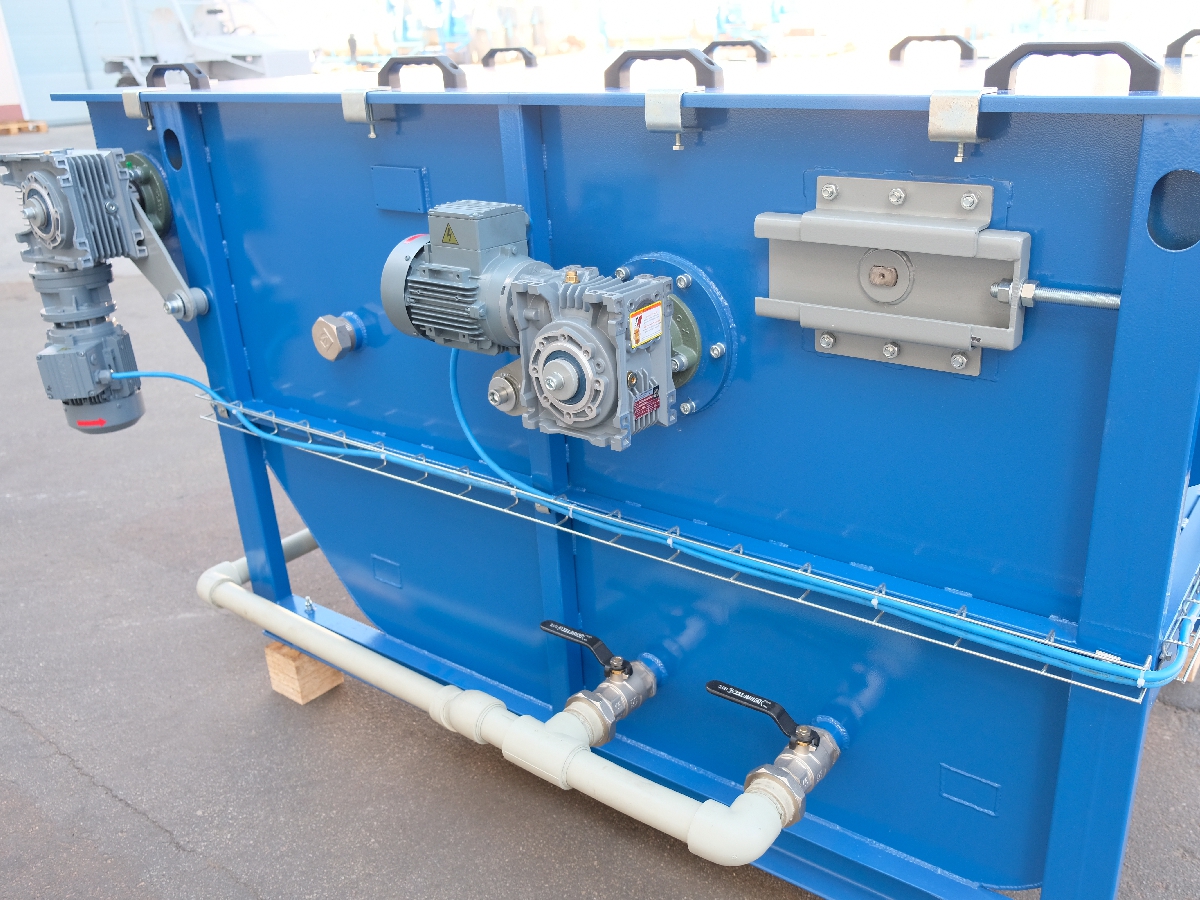

ОПИСАНИЕ КОНСТРУКЦИИ:

1 – Корпус

2 – Скребковый конвейер

3 – Привод скребкового конвейера

4 – Привод шнека

5 – Коллектор

6 – Насос для масла

7 – Решетка

8 – Перегородка

9 – Шнек удаления осадка

10 – Патрубок удаления осадка

11 – Крышки

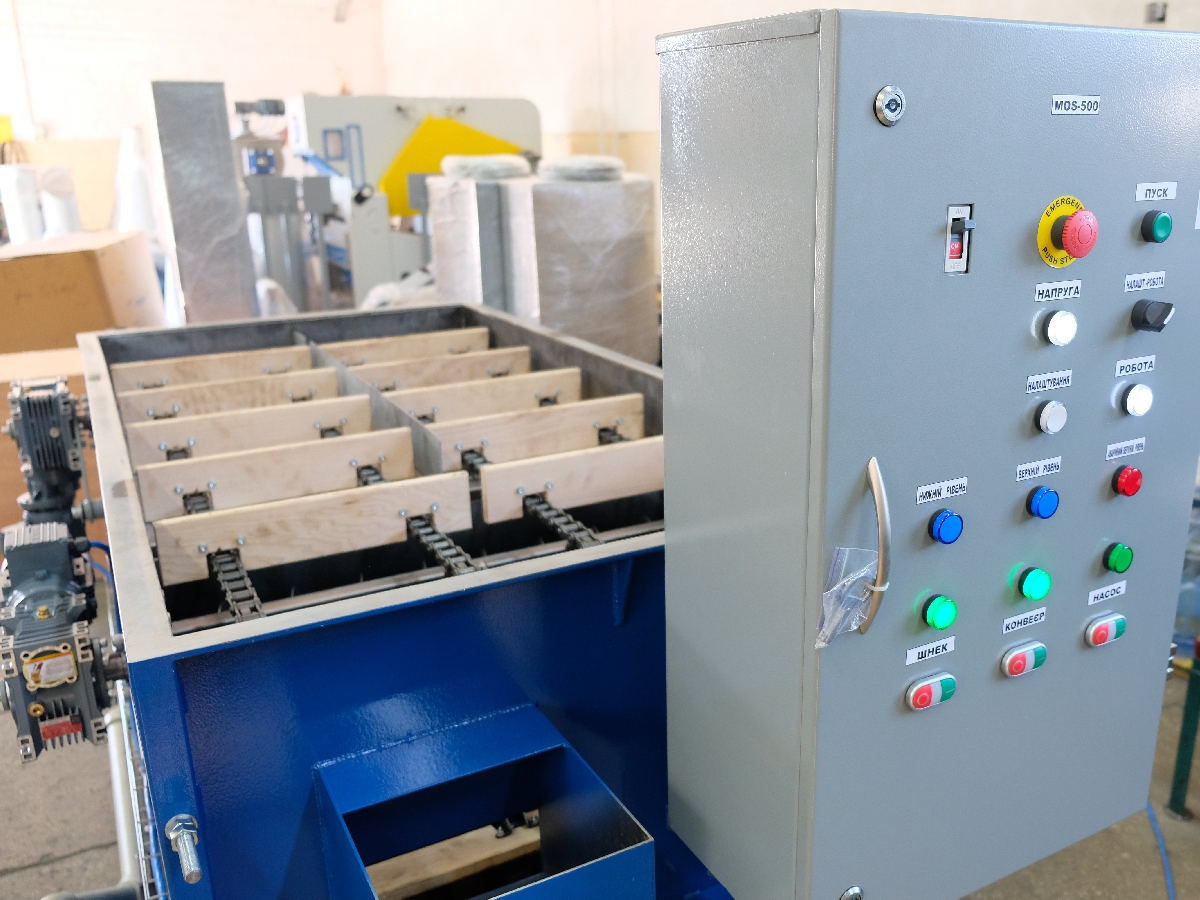

Питание шкафа управления осуществить проводом с медными жилами сечением не менее 2,5 мм² или проводом с алюминиевыми жилами сечением не менее 4 мм².



ОСТАНОВКА СЕПАРАТОРА:

• прекратить подачу сырья и подождать, пока сепаратор не освободится полностью от осадка
• откачать масло из обоих отсеков корпуса сепаратора
• после прекращения выхода масла отключить сепаратор

При остановке на длительное время необходимо:

• снять крышки
• проверить состояние скребкового конвейера, шнека и решеток
• выполнить очистку корпуса и решеток от остатков осадка
