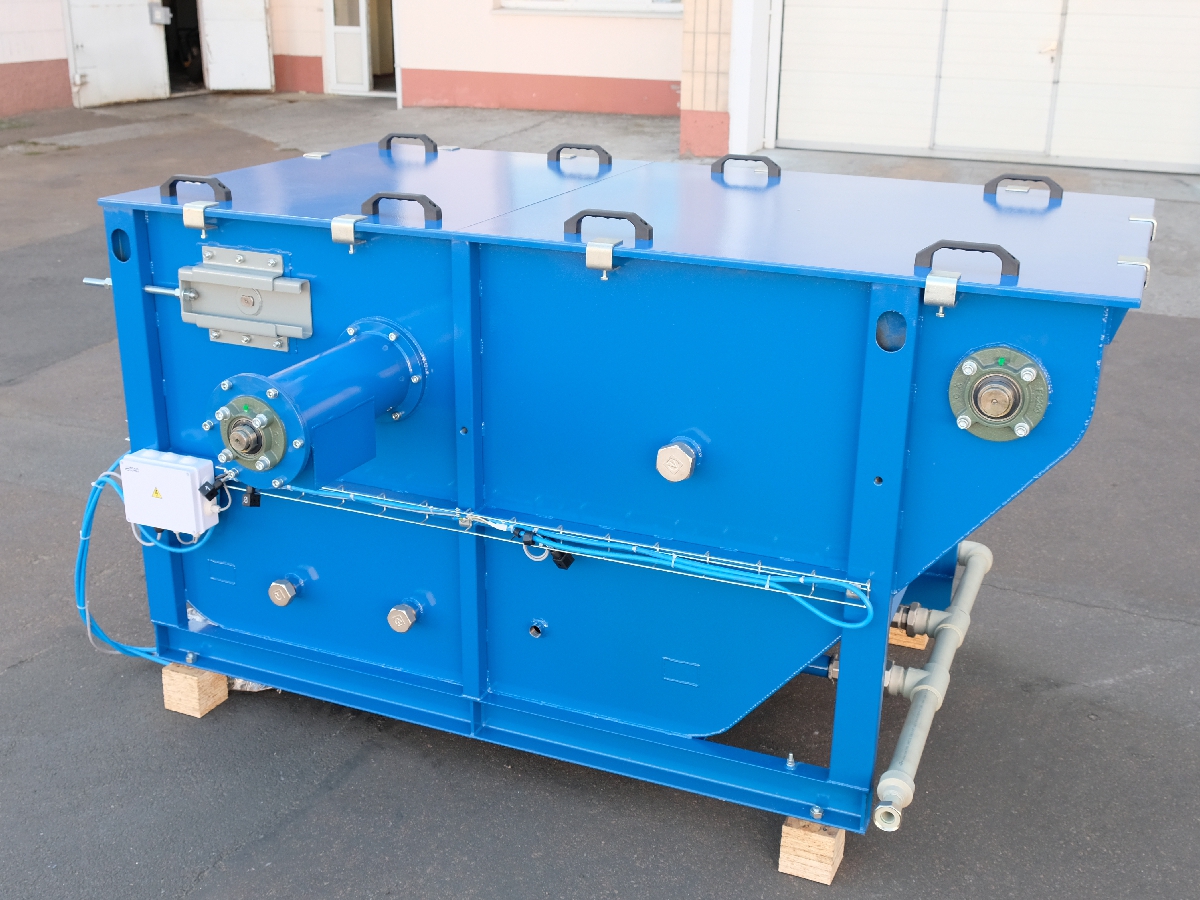

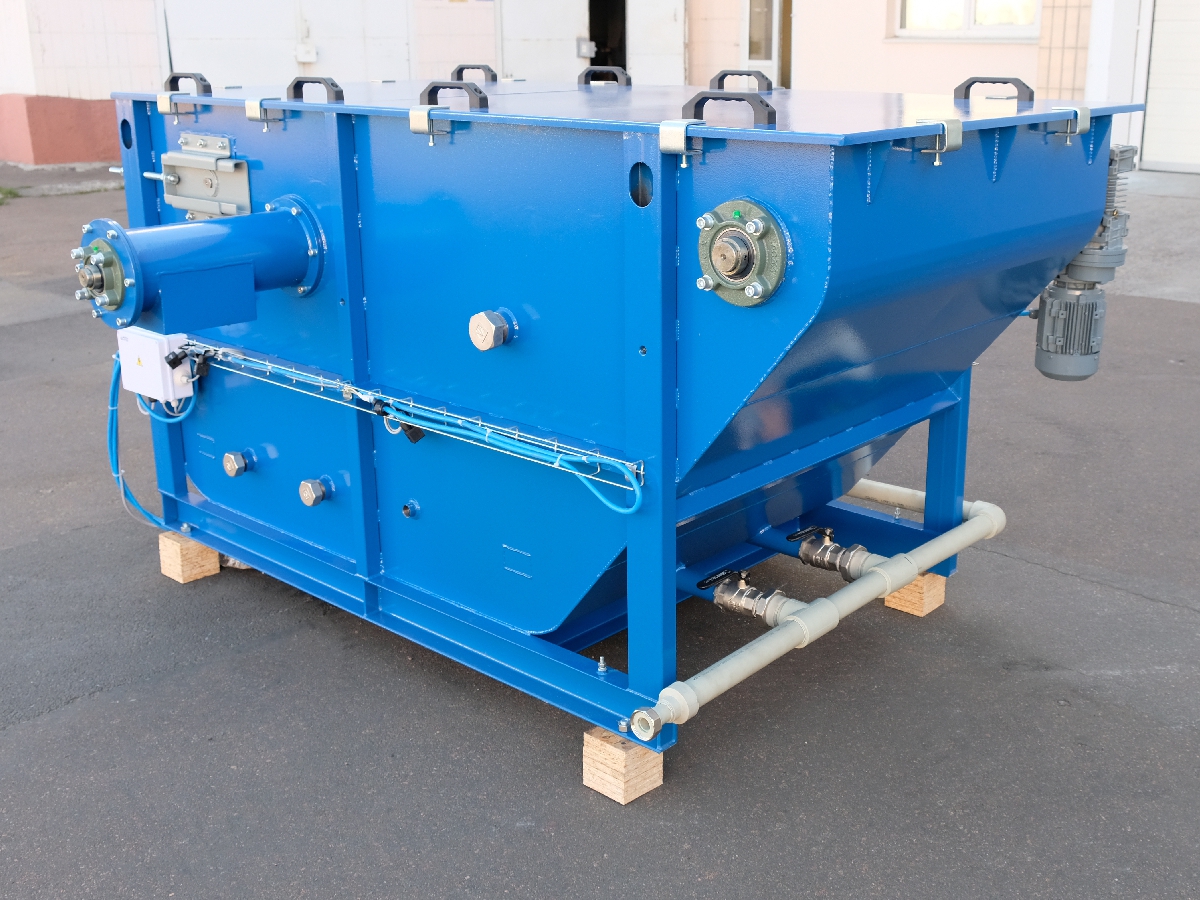

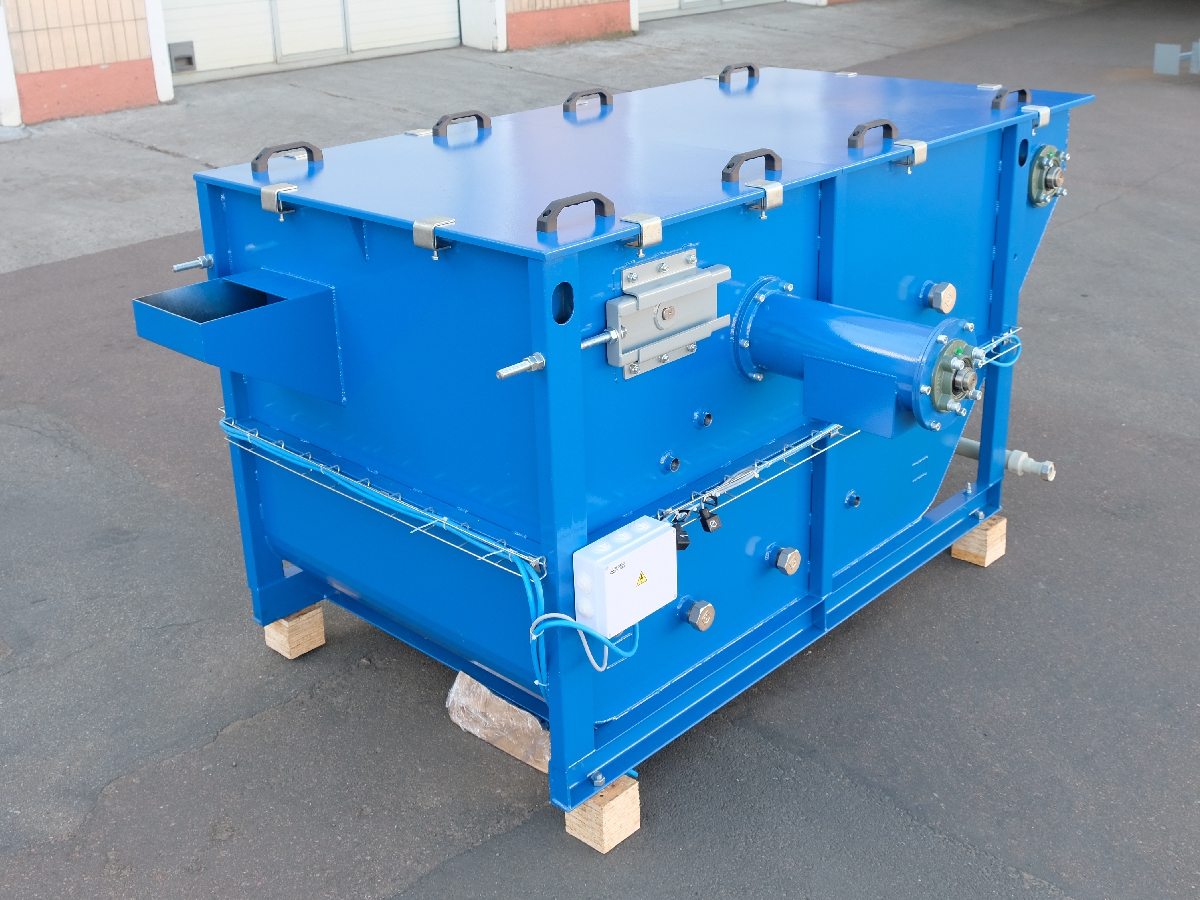

Сепаратор олії механічний MOS-500

Сепаратор олії механічний MOS-500 призначений для попереднього очищення рослинної олії від осипу (гущі) перед її фільтрацією. При проходженні олії з осипом через сепаратор, видаляється 70 … 85% осипу.



Після віджиму олійному пресі, олія  подається у прийомний патрубок сепаратора.



Олія поступає у Бак 1.

Тут  відбувається первинне накопичення  олії. В цей час Бак 2 – може бути пустий.

Вмикається рух ланцюгового транспортера.



Лопатки транспортера по наклонній стінці  піднімають  гущу, що осідає  на дні Бака 1 .

Потім лопатки пересувають осад по перфорованому металевому настилу – решітці. Олія стікає скрізь отвори решітки назад до Бака 1, а знежирений осад потрапляє до шнекового транспортера.

Процес продовжується безперервно. Швидкість руху лопаток по решітці – 0,2 м/хвилина.

Рівень олії у Баку 1  поступово піднімається – до рівня каналу переливу у Бак 2 (знаходиться нижче рівня перфорованого настилу).



Олія починає перетікати у Бак 2.

Процес виводу осаду з олії у живильник повторюється у Баку 2.

Виділений осад повертається у прес для повторного віджиму олії.

Коли рівень олії досягає верхнього датчика рівня у Баку 2,

олія викачується у ємності для зберігання або на подальшу обробку.

ОПИС КОНСТРУКЦІЇ:

1 – Корпус

2 – Скребковий конвеєр

3 – Привод скребкового конвеєра

4 – Привод шнека

5 – Колектор

6 – Насос для олії

7 – Решітка

8 – Перегородка

9 – Шнек видалення осаду

10 – Патрубок видалення осаду

11 – Кришки



Живлення шафи керування здійснити проводом з мідними жилами перерізом не менше 2,5 мм² або проводом з алюмінієвими жилами перерізом не менше 4 мм².



ЗУПИНКА СЕПАРАТОРА:

• припинити подачу сировини й почекати, доки сепаратор не звільниться повністю від осаду
• відкачати олію з обох відсіків корпусу сепаратора
• після припинення виходу олії відключити сепаратор

При зупинці на довгий час необхідно:

• зняти кришки
• перевірити стан скребкового конвеєра, шнека та решіток
• виконати очистку корпусу та решіток від залишків осаду
