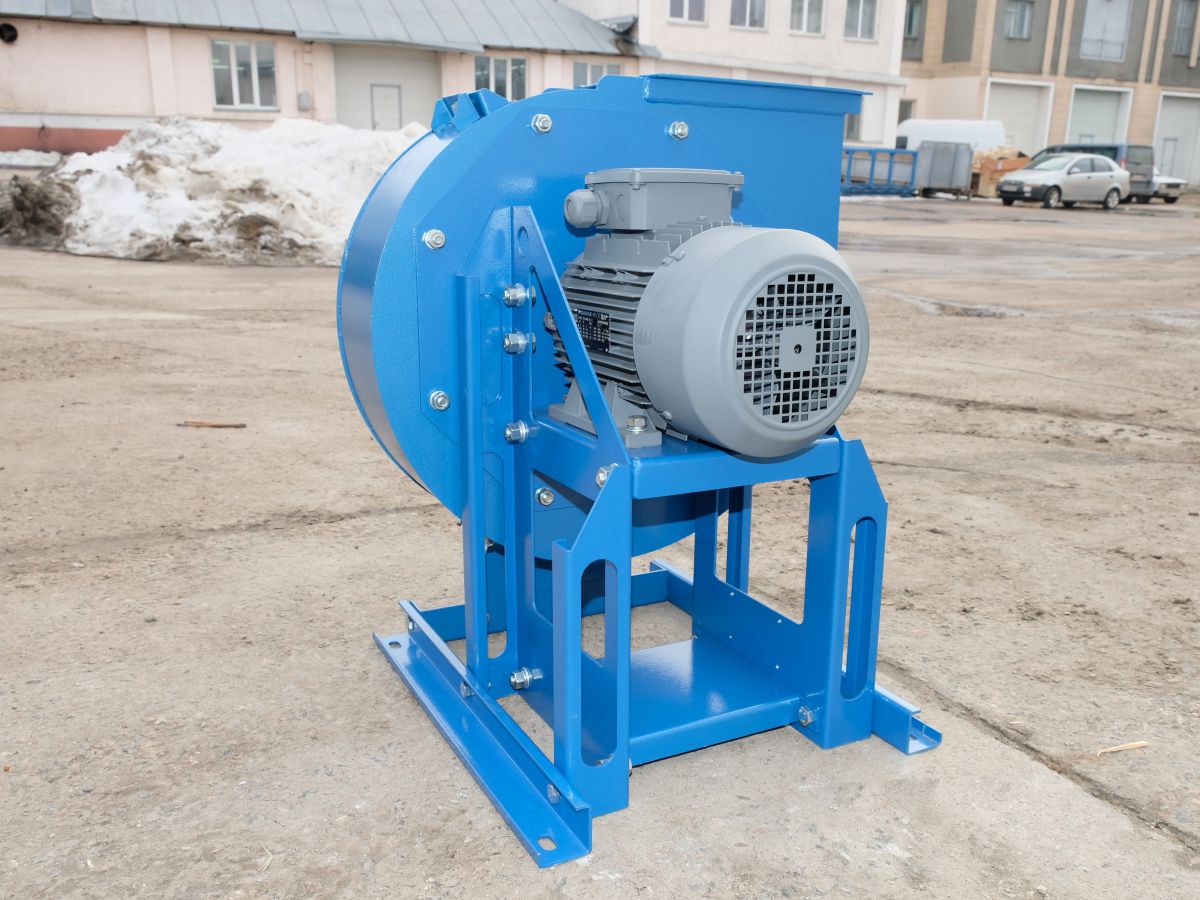

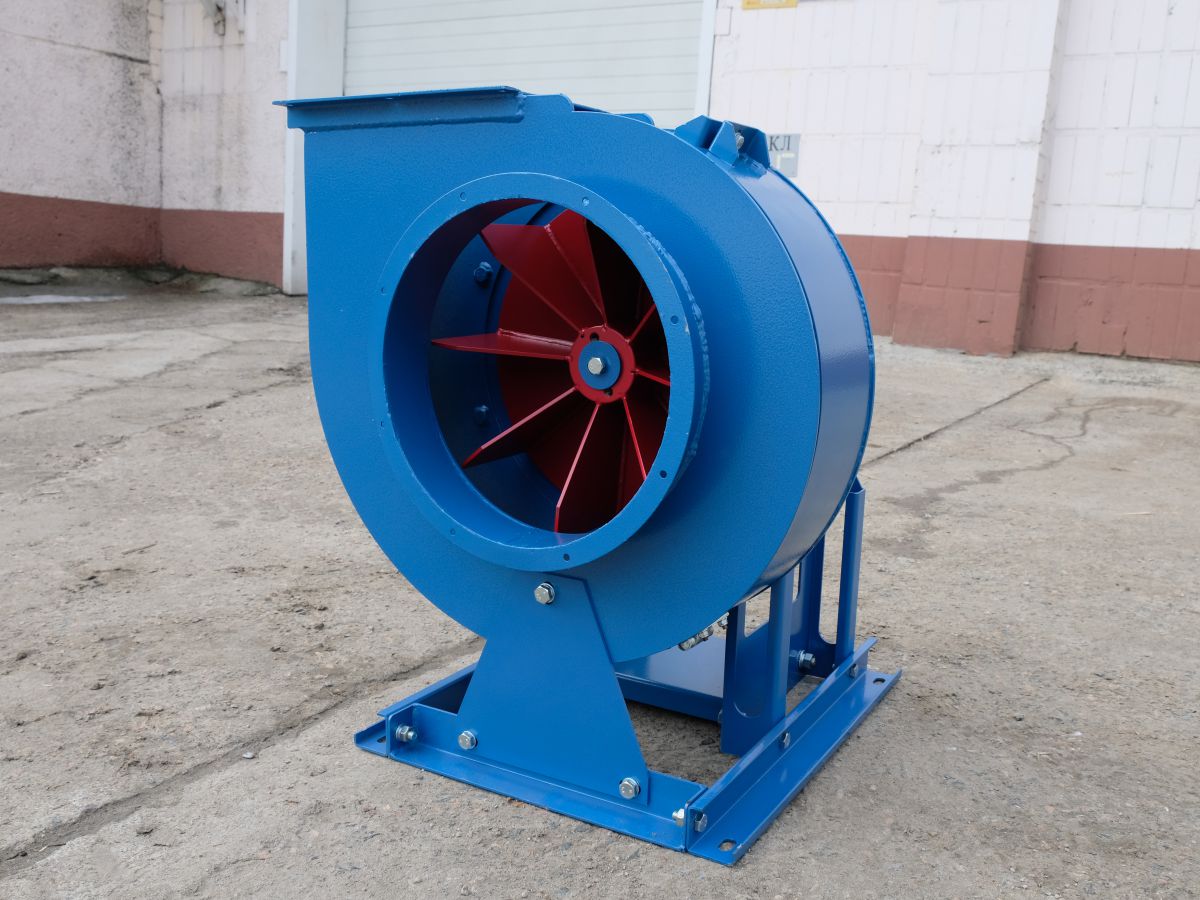

Вентилятор радиальный пылевой RDF-3.15
ПРОДУКТ
Деревянные стружки и опилки, металлическая пыль, зерно и крупы, пыль и шлаки при сварочном производстве, запыленный воздух при производстве цемента и железобетонных конструкций.
СЫРЬЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Продуктивность, м3/час.
1 000 ... 1 800 (-10%)
Полное давление, Па
1 120 ... 1 380 (±5%)
Число оборотов крільчатки, не больше мин-1
3000
Диаметр крыльчатки / рабочего колеса, мм
315
Уровень шума, не более дБА
80 (±10%)
Длина, мм
497
Ширина, мм
592
Высота, мм
570
Масса, кг
48

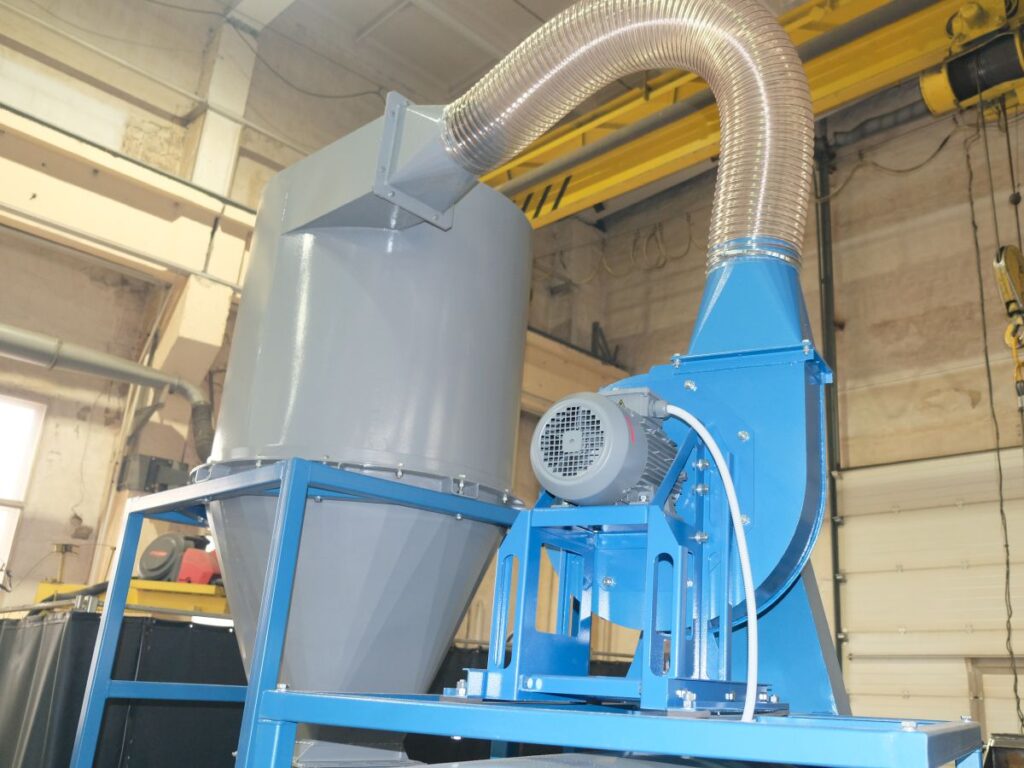

Вентилятор радиальный пылевой типа RDF-4 применяется для удаления деревянных стружек и опилок, отсоса металлической пыли от станков, системы пневмотранспорта зерна и при производстве круп, удаления пыли и шлаков при сварочном производстве, системы отбора запыленного воздуха при производстве цемента и железобетонных конструкций.
Вентилятор должен эксплуатироваться при температуре окружающей среды от минус 40 °С до плюс 40 °С, в условиях умеренного и тропического климата, 2-й и 3-й категорий размещения. При защите двигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата — 1-й категории размещения по ГОСТ 15150.
- Вентиляторы устанавливаются за пределами зон длительного пребывания людей.
Вентилятор устанавливается за пределами зон длительного пребывания людей.
Вентилятор должен быть установлен на ровной горизонтальной площадке, полу, фундаменте с наклоном не более 5 мм на 1м.пог.
С каждой стороны вентилятора для его обслуживания должно быть свободное пространство не мене 1м.
- Для вентиляторов с подключением впускного патрубка к каналу, убедитесь, что прямой участок трубы равен 2,5 диаметрам крыльчатки.
- Для вентиляторов с не присоединенным впускным патрубком, убедитесь, что выделенное пространство достаточно защищено от доступа людей и равно не менее 1,5 диаметра крыльчатки (Dк).
- Для вентиляторов с подключенным выпускным патрубком, убедитесь, что прямой участок трубы равен 2,5 диаметрам крыльчатки (Dк).
- Для вентиляторов с не подключенным выпускным патрубком, убедитесь, что выделенное пространство достаточно защищено от доступа людей и равно не менее 2,5 диаметрам крыльчатки (Dк).
При подключении электродвигателя к шкафу управления необходимо контролировать направление вращения, которое указано стрелками на корпусе электродвигателя.
- Вентилятор необходимо заземлить по системе TN-S согласно IEC 60364-5-51
