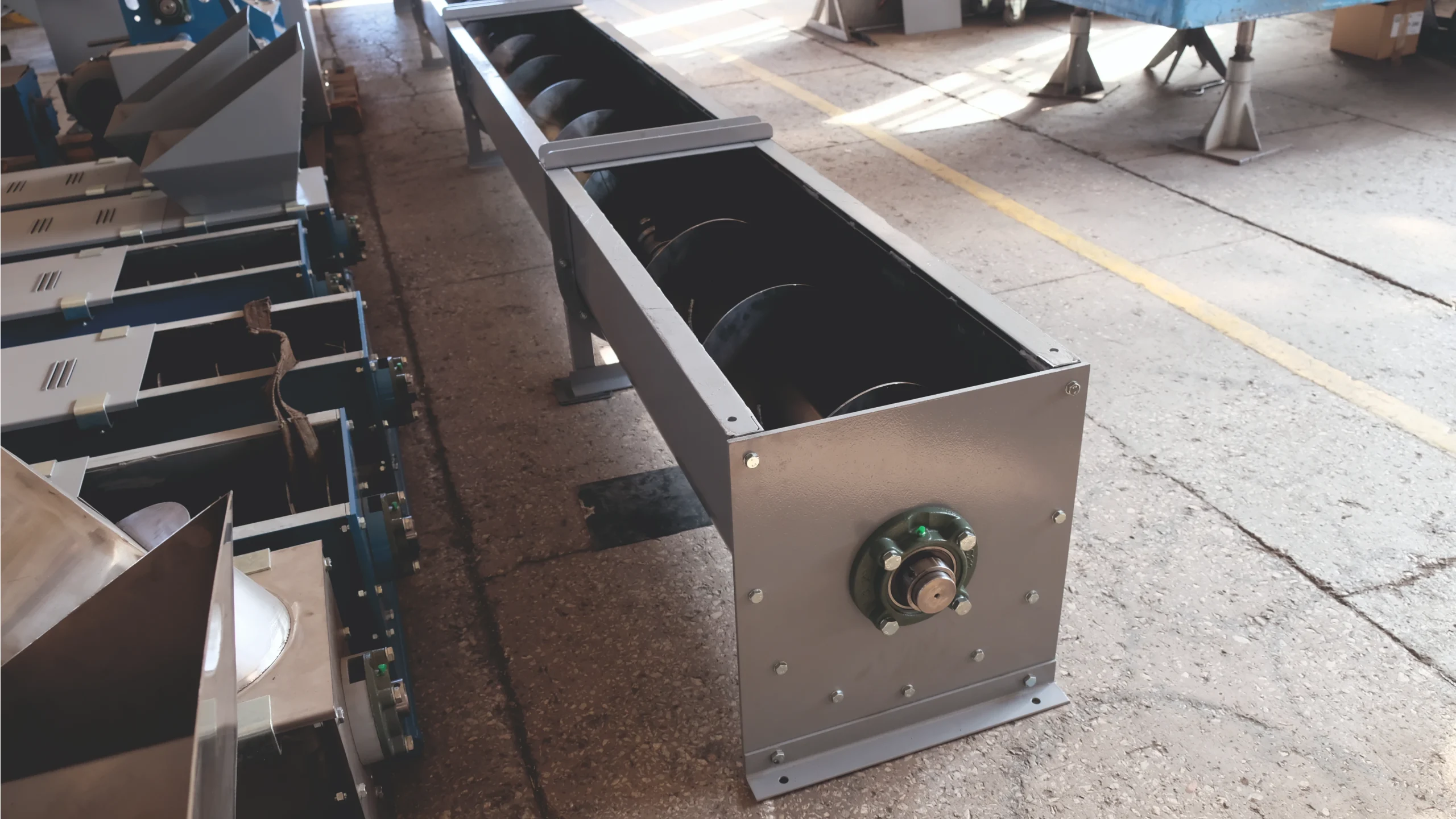

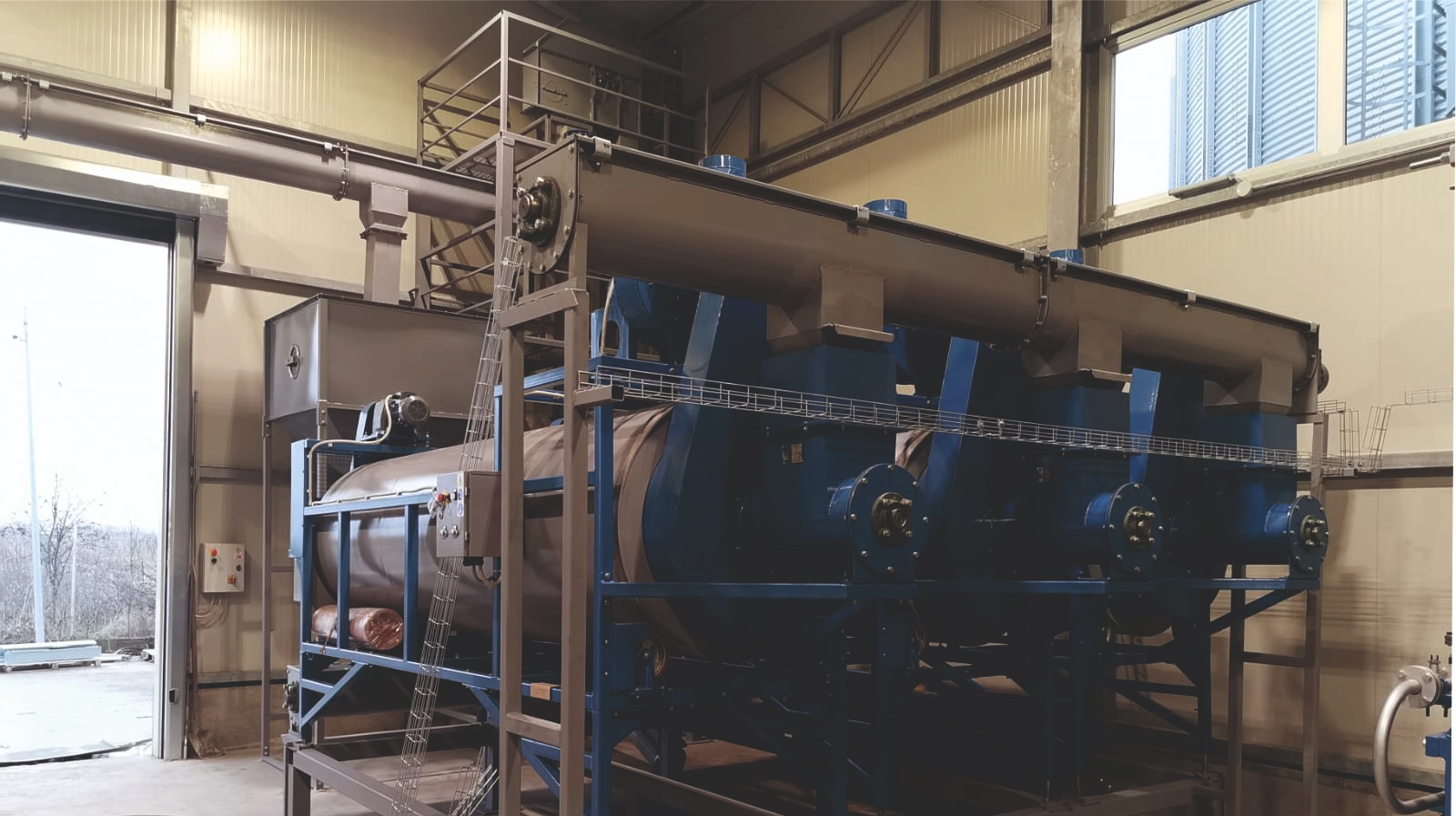

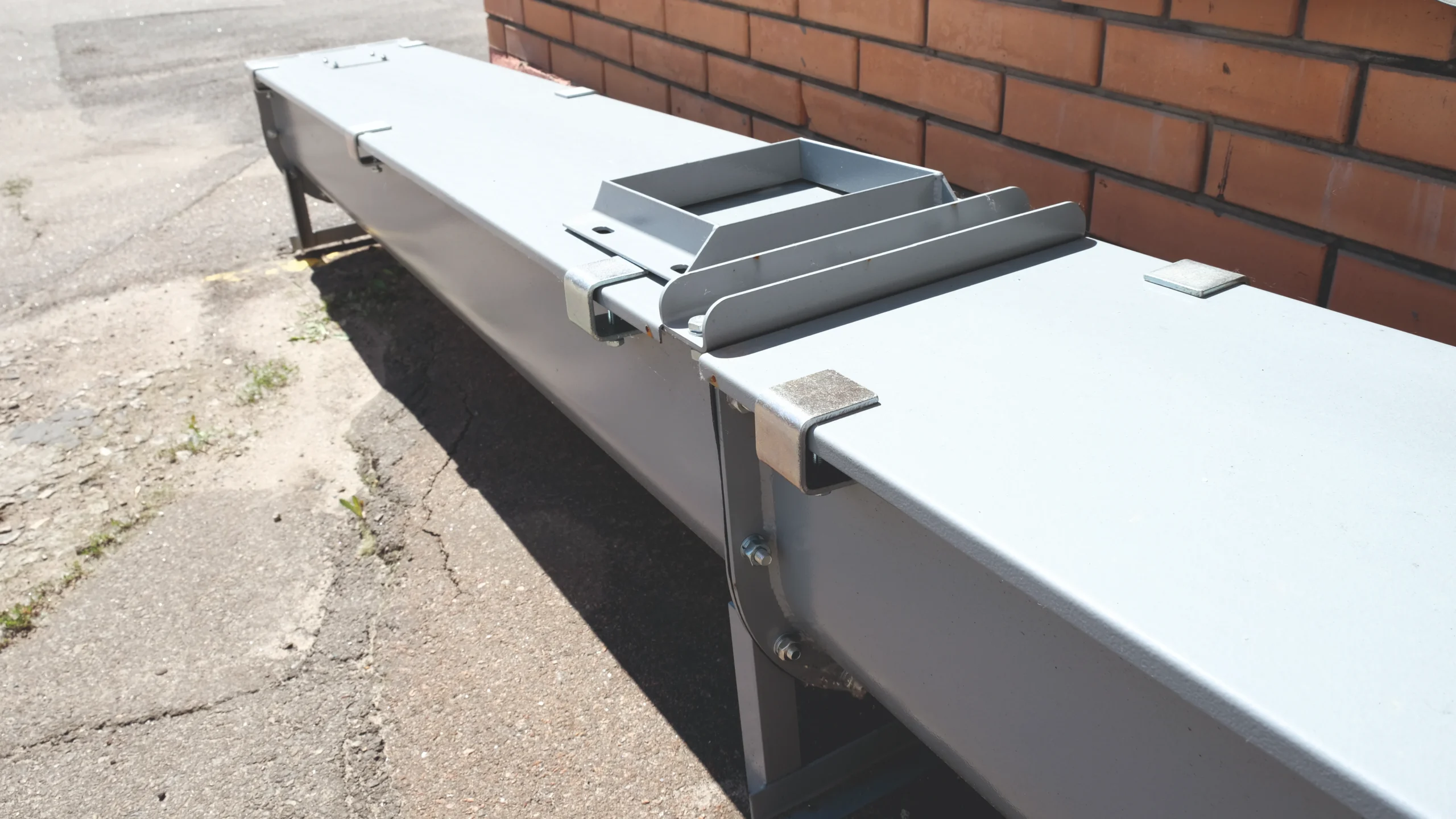

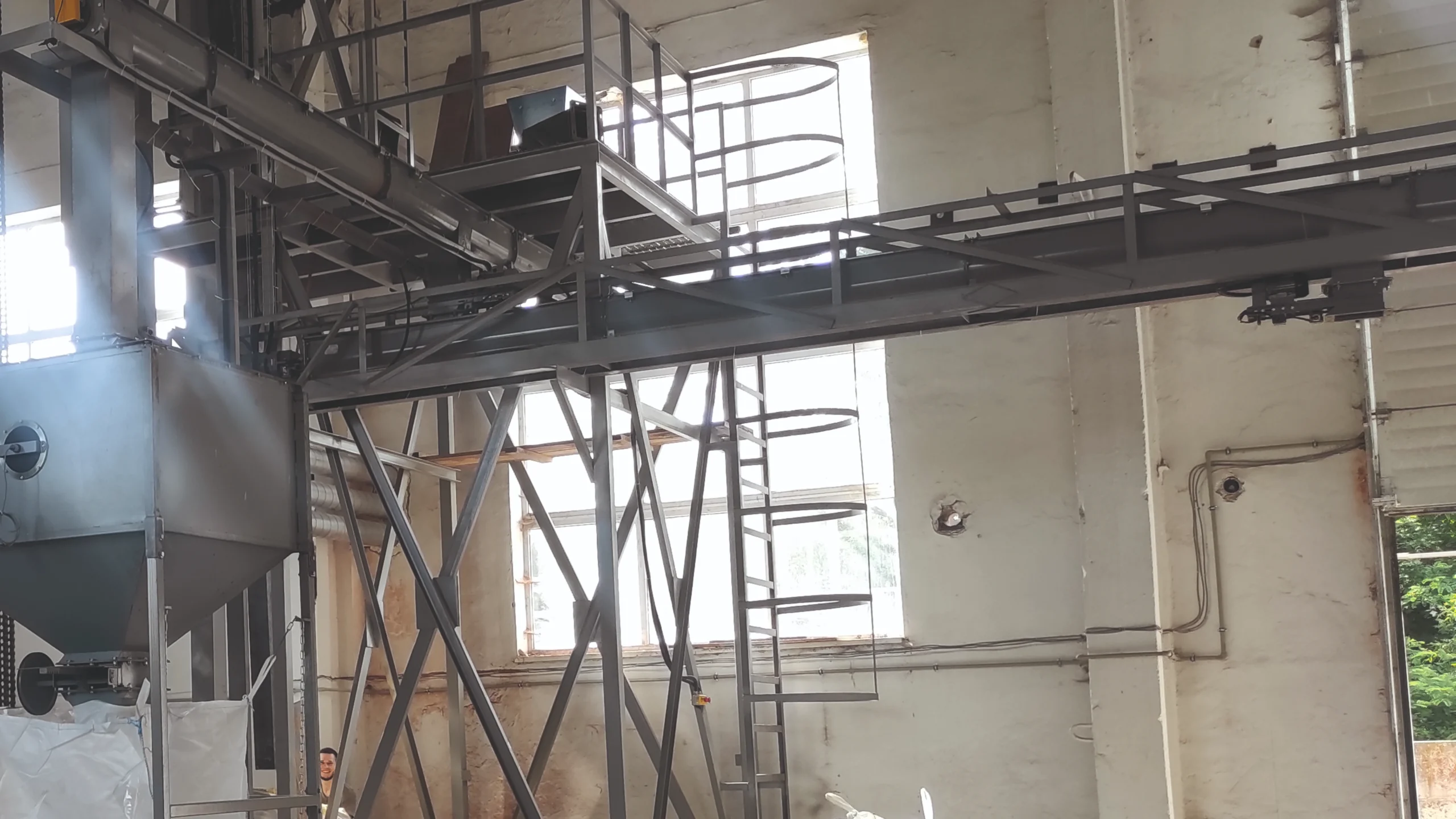

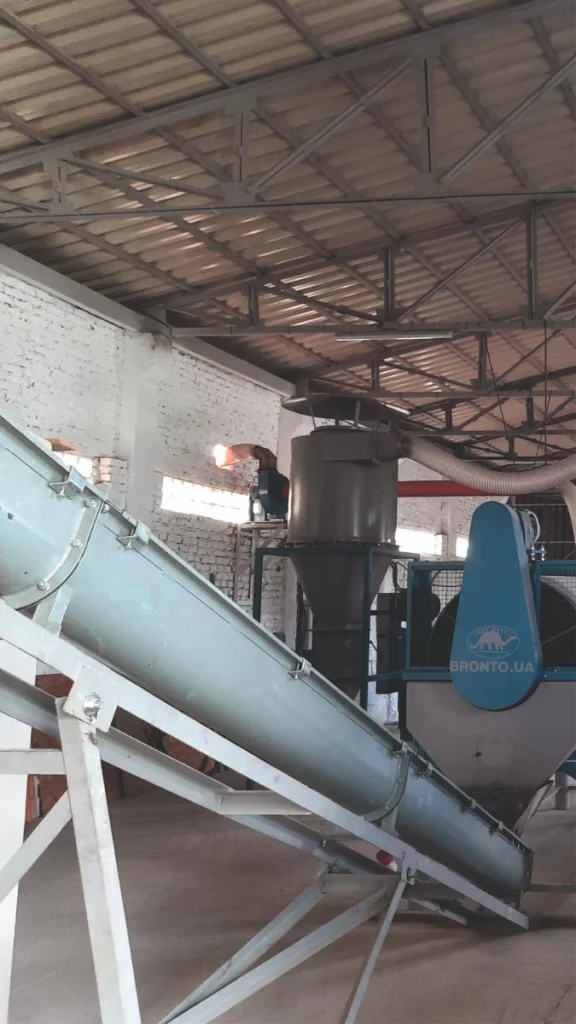

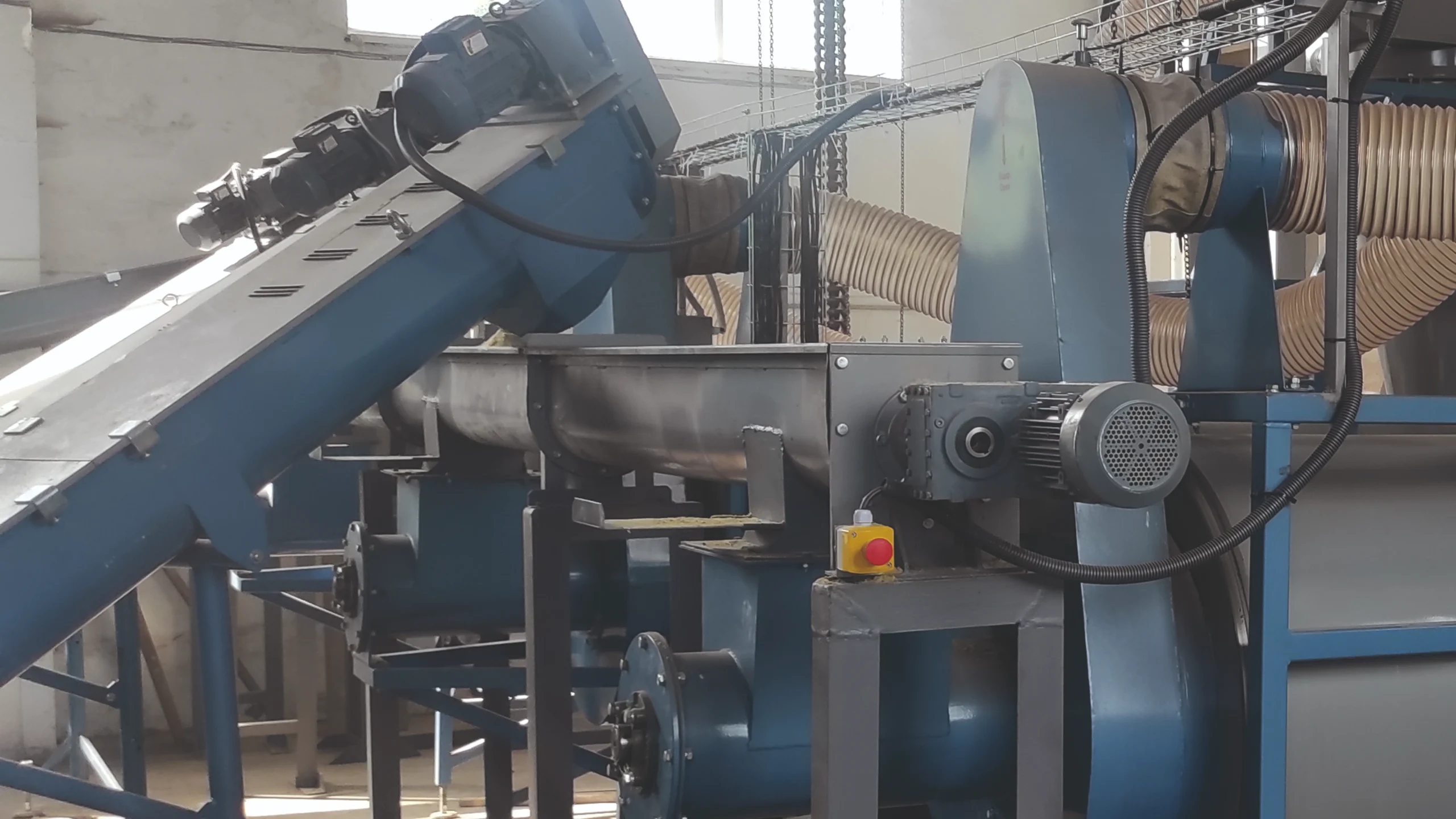

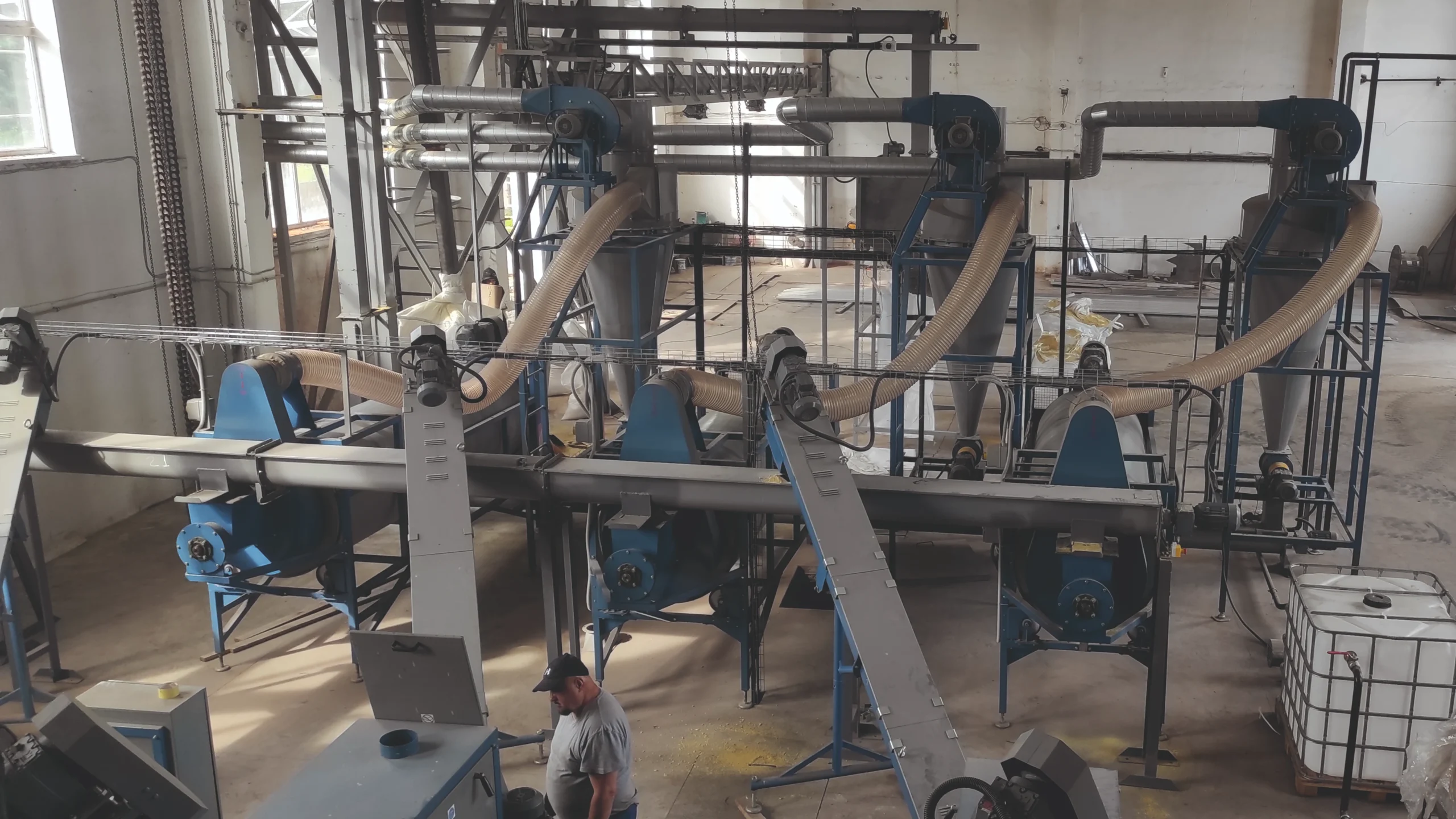

Транспортер винтовой ВК

НАЗНАЧЕНИЕ

для перемещения зерна и других сыпучих продуктов на расстояние до 30 м под углом до 20º

СЫРЬЕ

зерно, крупа, мука, отруби и другие сыпучие материалы с удельным весом 250-850 кг/м³

технические характеристики

Производительность

от 3,4 до 104,8 т/ч

Диаметр винта

160, 200, 250, 320, 400 мм

Длина

max 30 м

Мощность

1,1 - 18,5 кВт

загрузка и выгрузка сырья в любом месте транспортера
винты доступны для ремонта без демонтажа транспортера

Модель	Диаметр винта, мм	Производительность, т/час (по зерну)	Длина конвейера, м	Мощность привода, кВт
ВК-160	160	3,4 — 6,8	до 30	1,1 — 2,2
ВК-200	200	6,6 — 13,1	до 30	1,1 — 4,0
ВК-250	250	12,8 — 25,6	до 30	2,2 — 7,5
ВК-320	320	26,8 — 53,6	до 30	4,0 — 11,0
ВК-400	400	52,4 — 104,8	до 30	7,5 — 18,5

Шаг длины шнекового транспортера – 100 мм (в пределах до 30 м)

Предназначены для транспортировки в горизонтальном направлении или под углом до 20° к горизонтали зерна, муки, отрубей и других сыпучих продуктов с объемной массой 250–750 кг/м³.

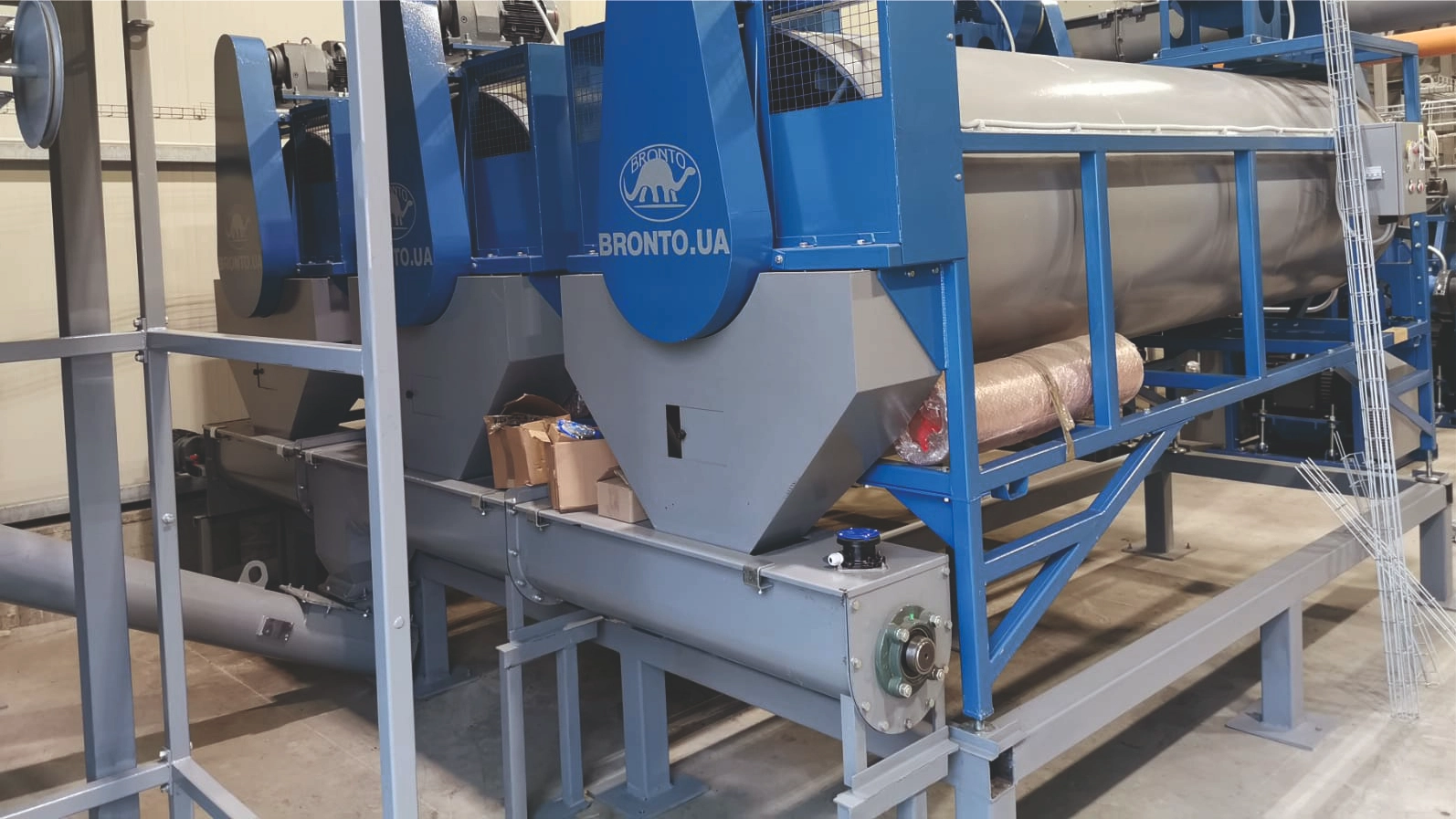

Применяется для работы в непрерывном режиме в технологических линиях мельниц, комбикормовых заводов и других зерноперерабатывающих предприятий.

Загрузочные и выгрузочные патрубки могут быть установлены в любых точках этих винтовых конвейеров.

В зависимости от технологического задания транспортер может комплектоваться шнеком с разнонаправленной навивкой:

Для разведения продукта – когда сырье подается в центр и перемещается к противоположным краям конвейера.
Для возведения продукта – когда сырье загружается с краев транспортера и сдвигается к центру (например, к общему сыпному патрубку).

В комплект поставки входит:

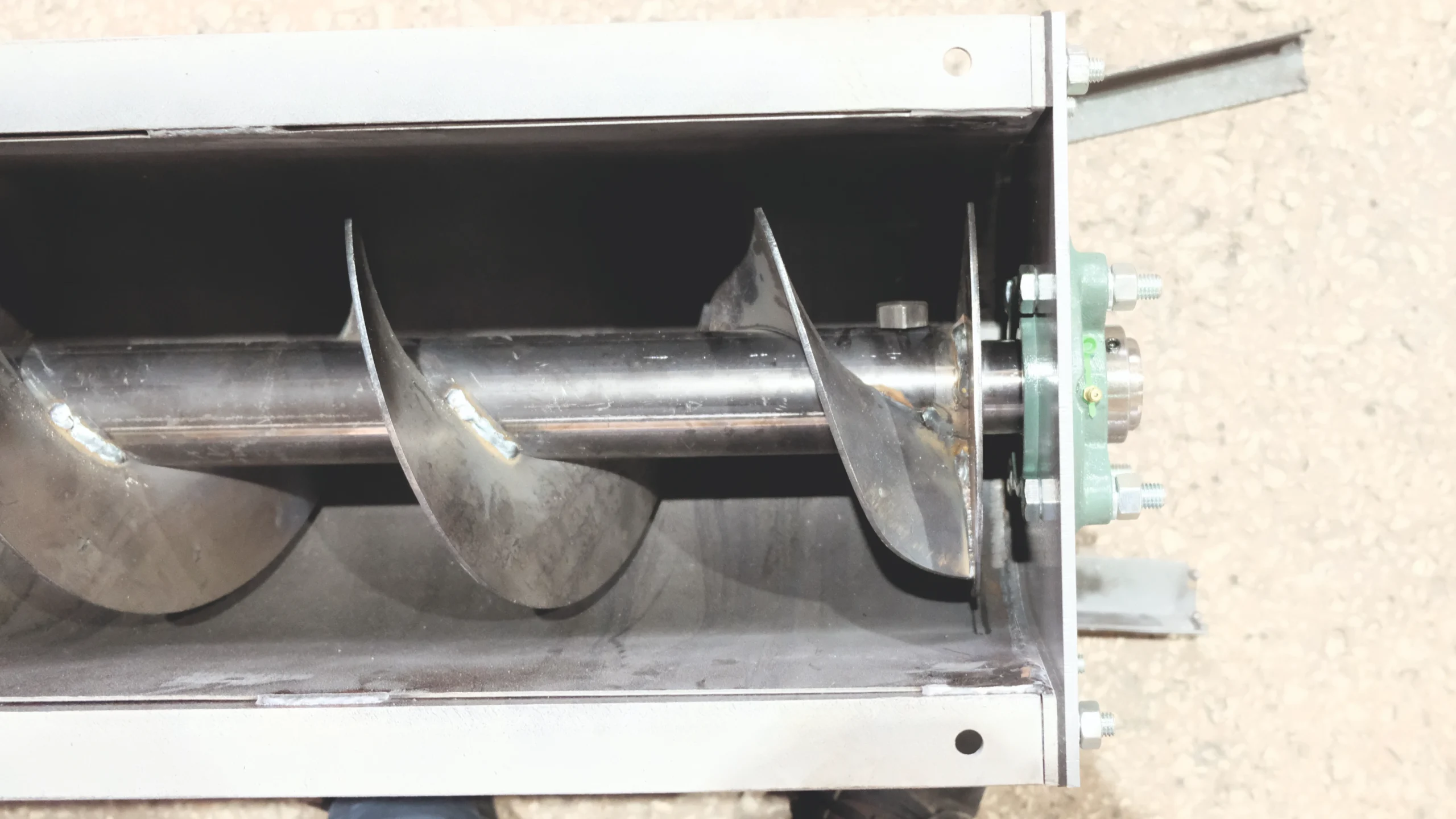

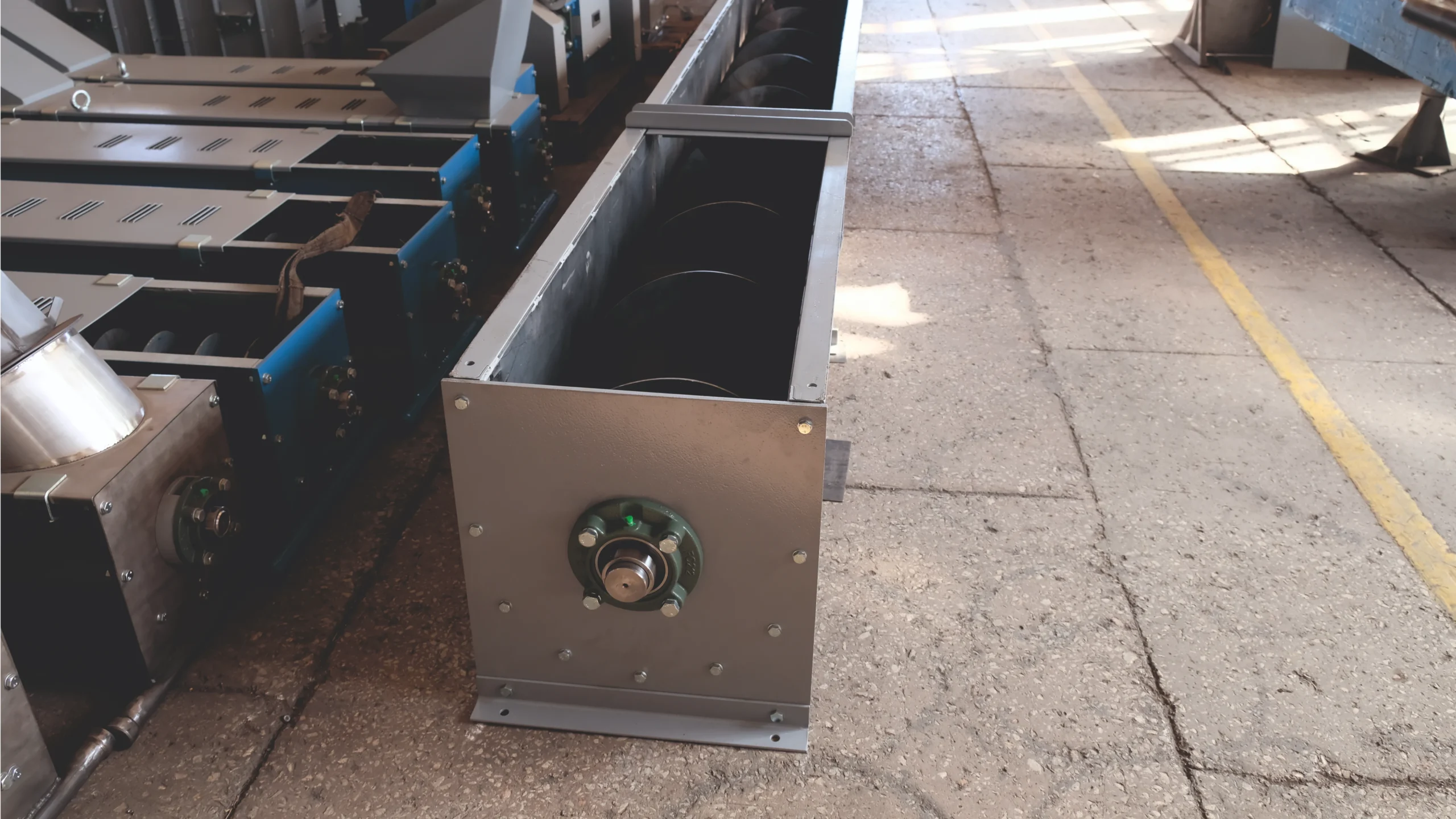

секционный винт (расположен в желобе) — в зависимости от длины
начальная секция желоба (L=2000 мм) — 1 шт.
конечная секция желоба (L=500, 1000, 1500 мм) — 1 шт.
промежуточная секция желоба (L=2000 мм) — 1 шт.

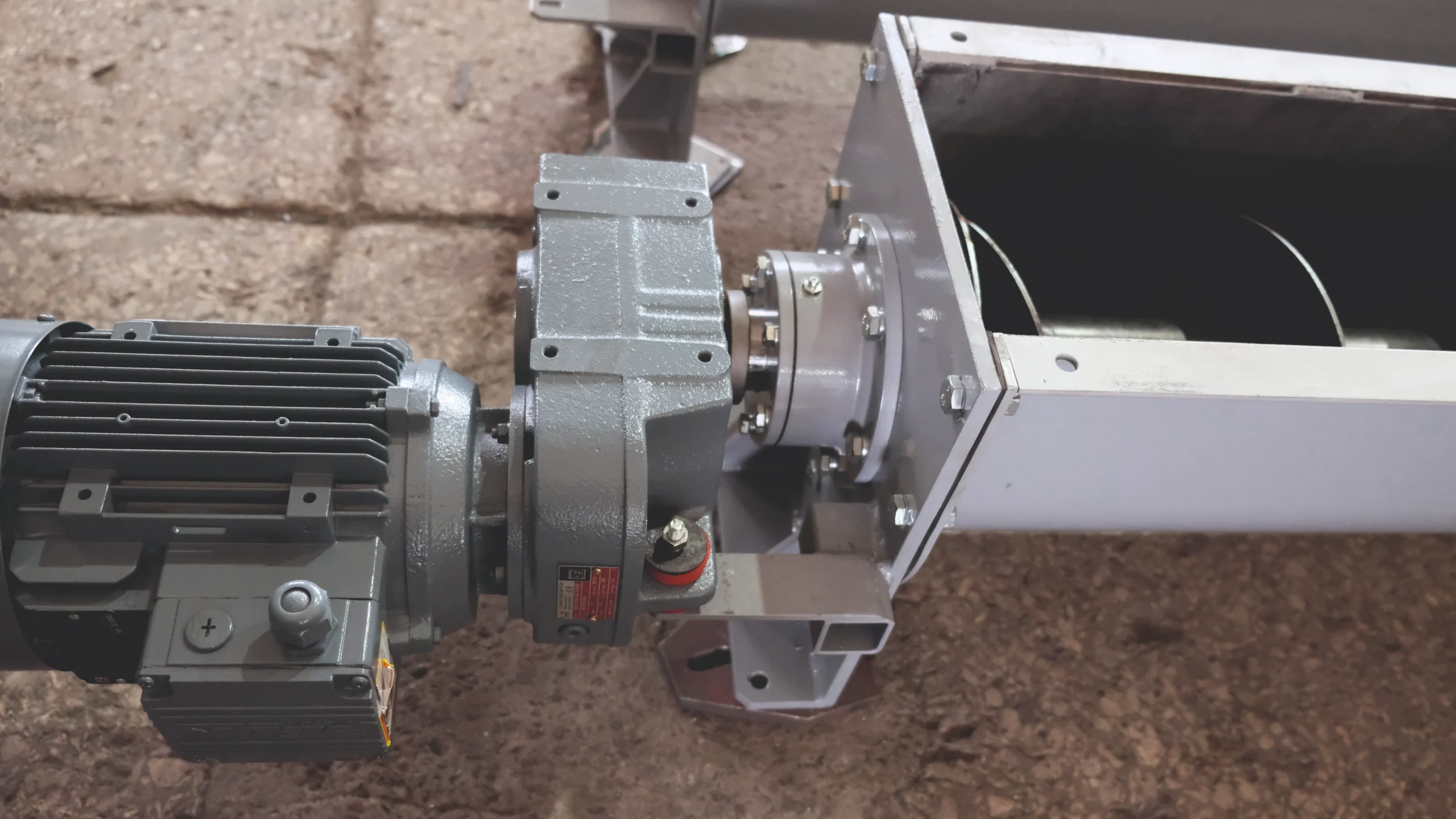

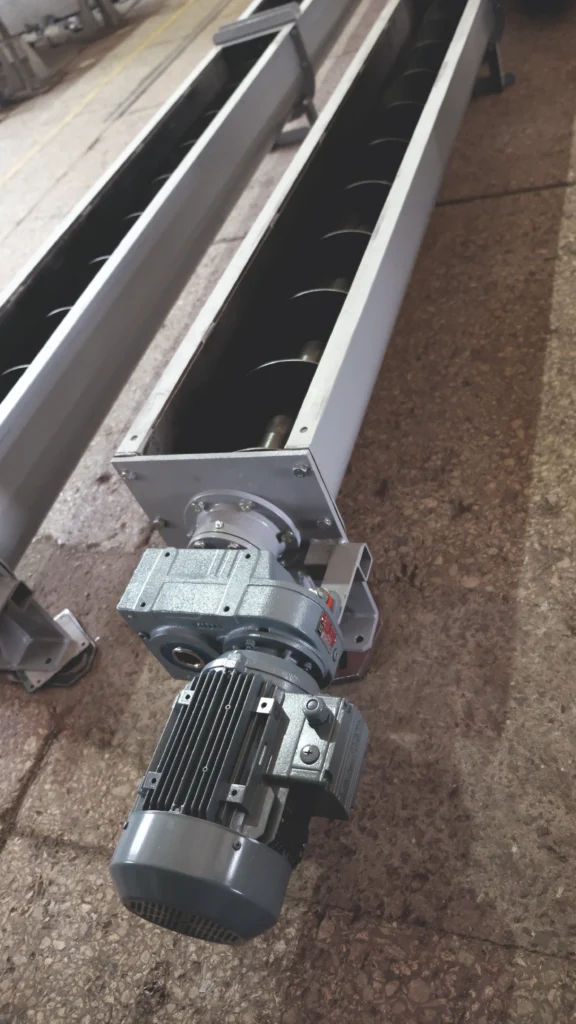

привод конвейера – 1 шт.

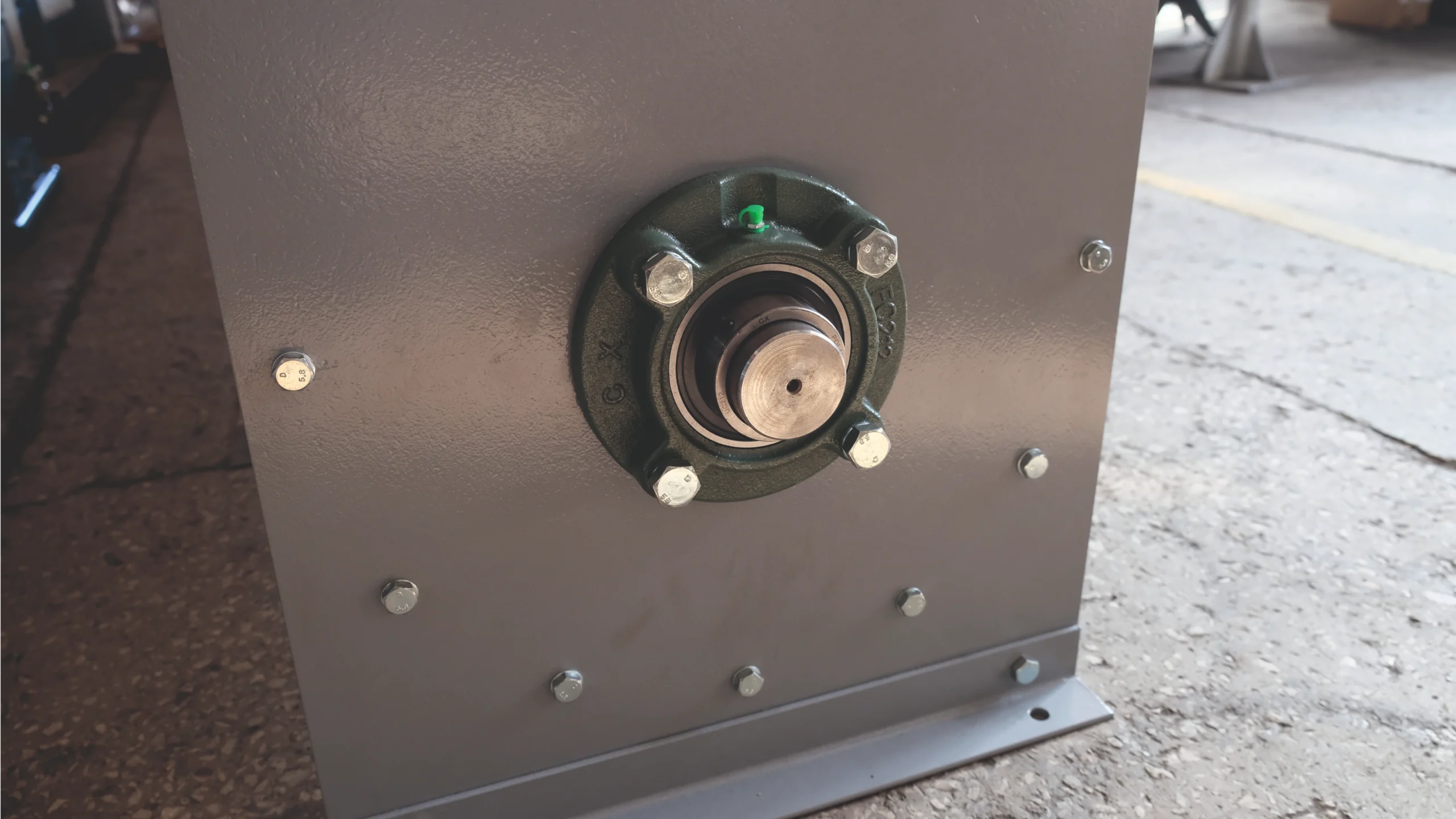

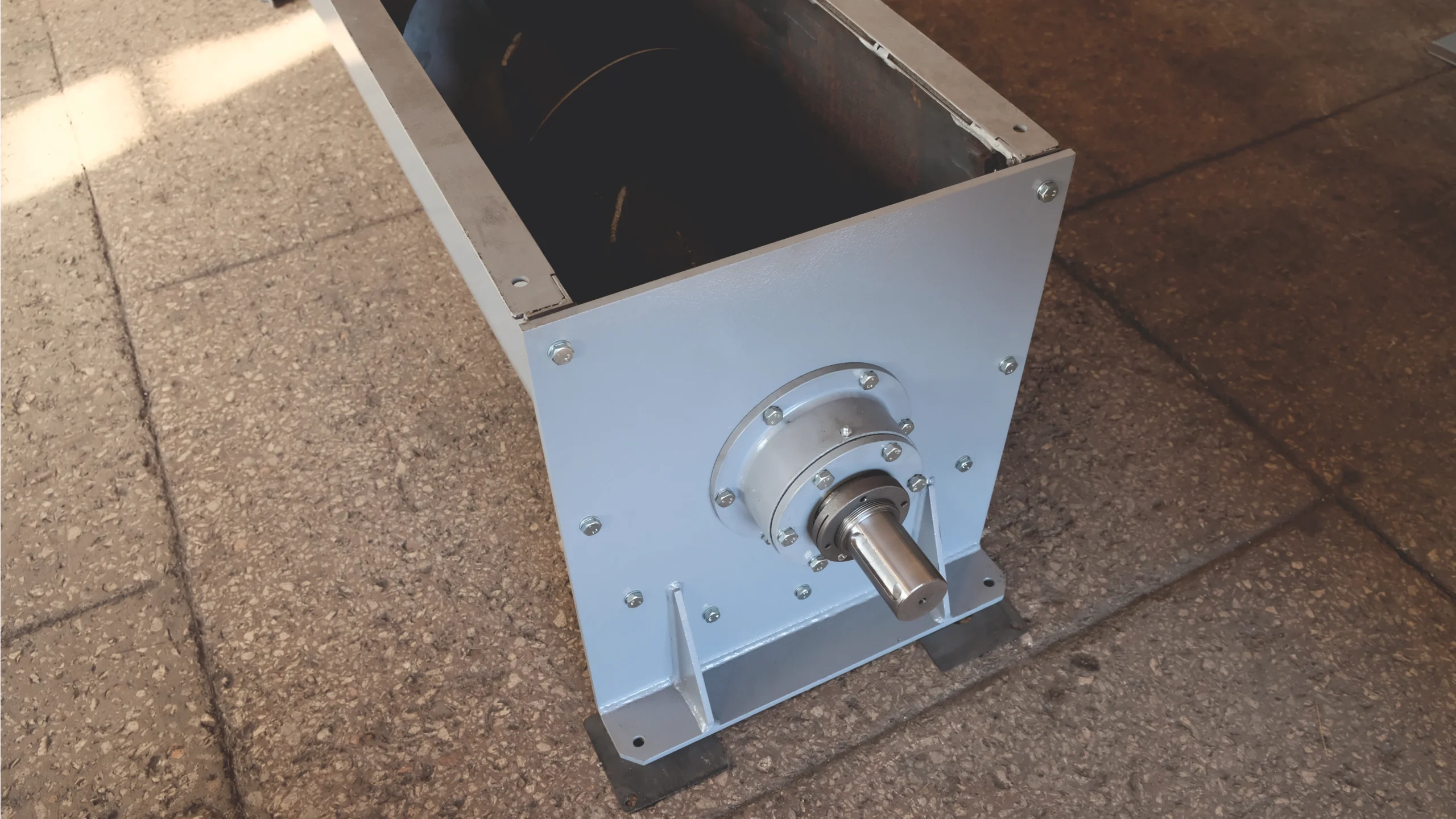

задняя опора – 1 шт.
мембранный сигнализатор уровня (возле выпускных патрубков) — по заданию заказчика

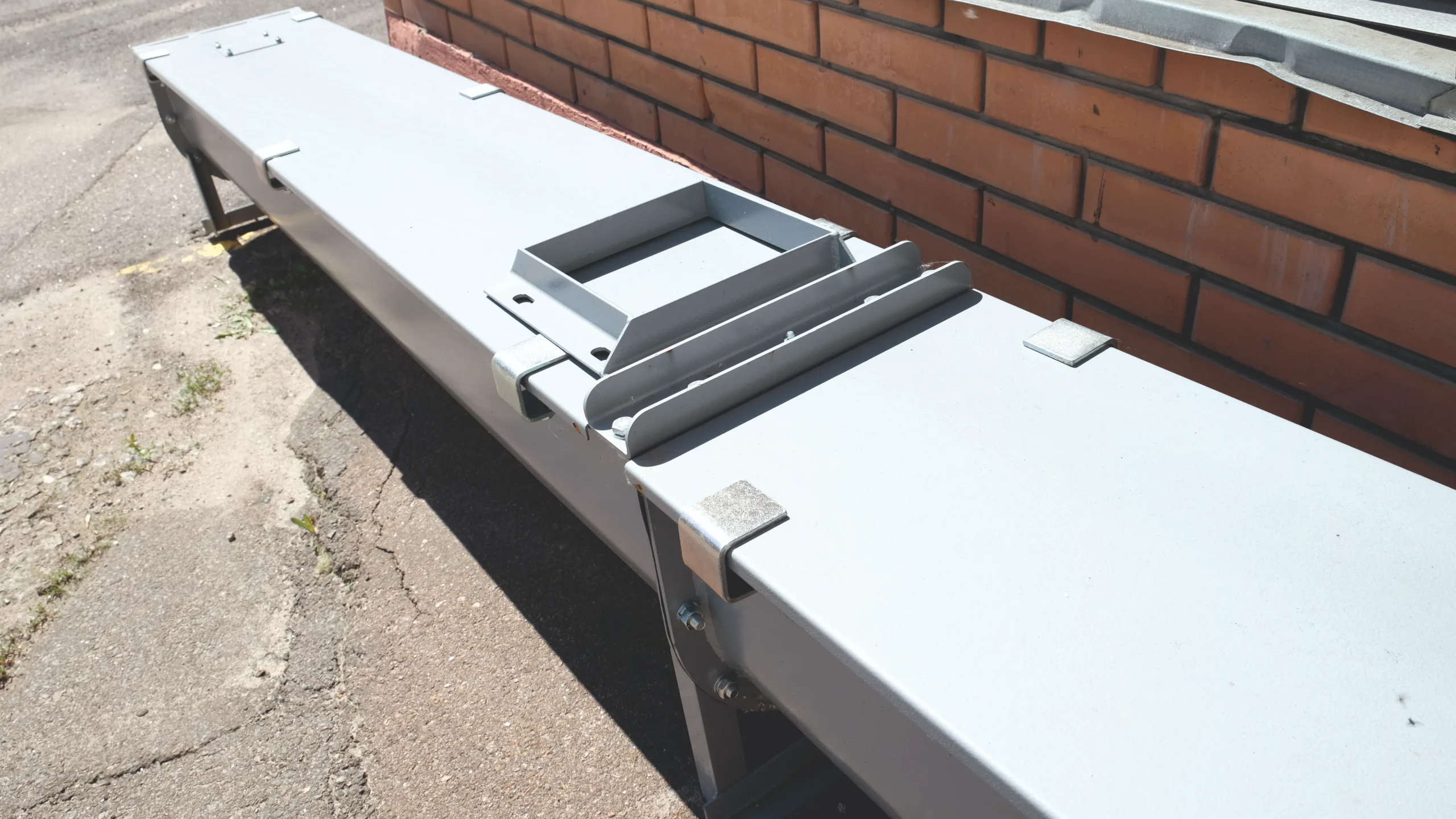

загрузочные патрубки — по заданию заказчика
разгрузочные патрубки — по заданию заказчика

Модификации:

ВК – конвейеры винтовые (стандартная модификация)
ВКМ — винтовые конвейеры с выносными опорами (выносные опоры обеспечивают возможность ремонта или замены начальной и конечной опоры без разборки самого конвейера)
ВКЛ — конвейеры винтовые лопаточные (обеспечивают более интенсивное перемешивание транспортируемого продукта)
ВКП – конвейеры винтовые поворотные (применяются для очистки силосов)

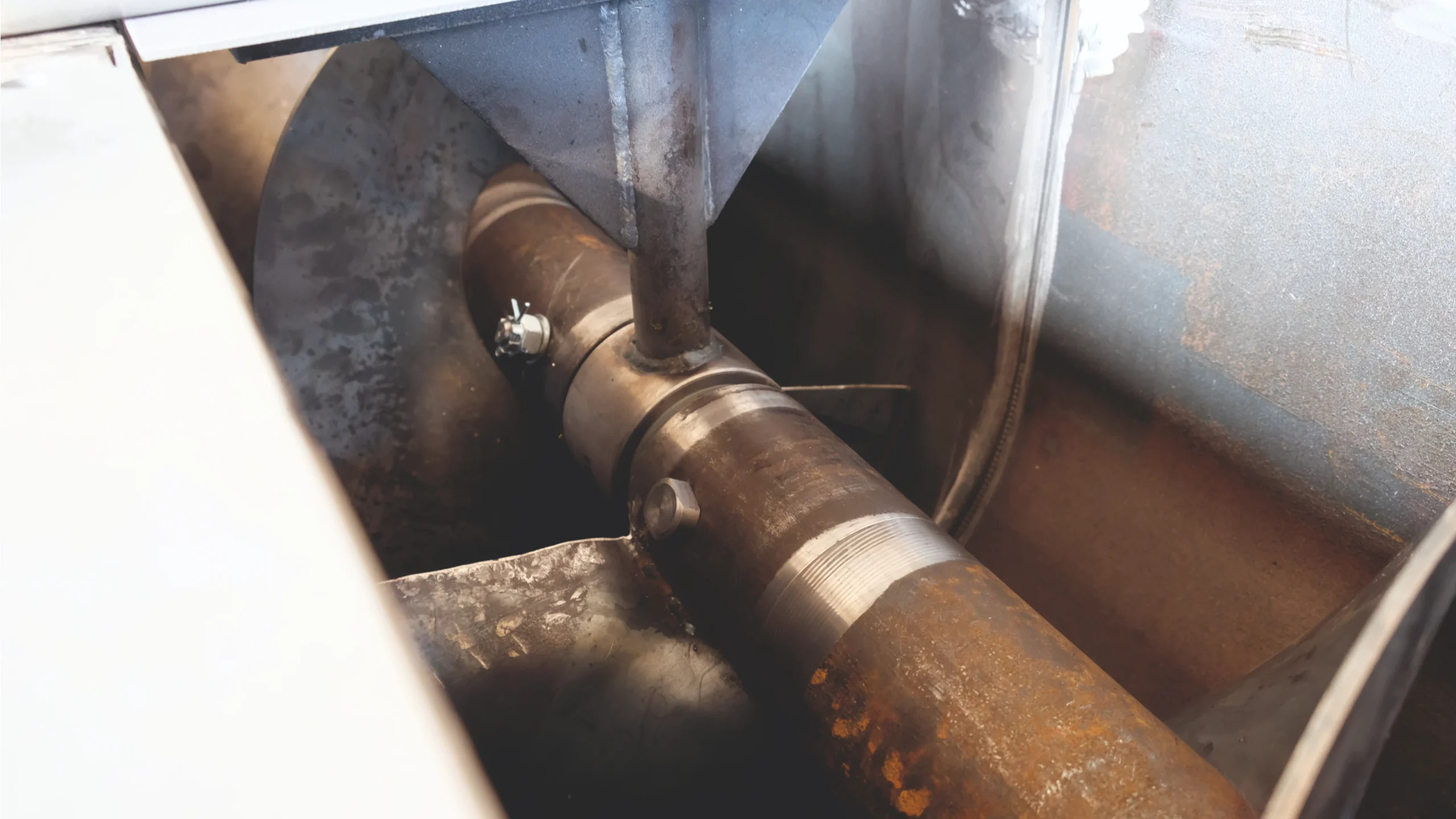

Винты доступны для ремонта без демонтажа транспортера
