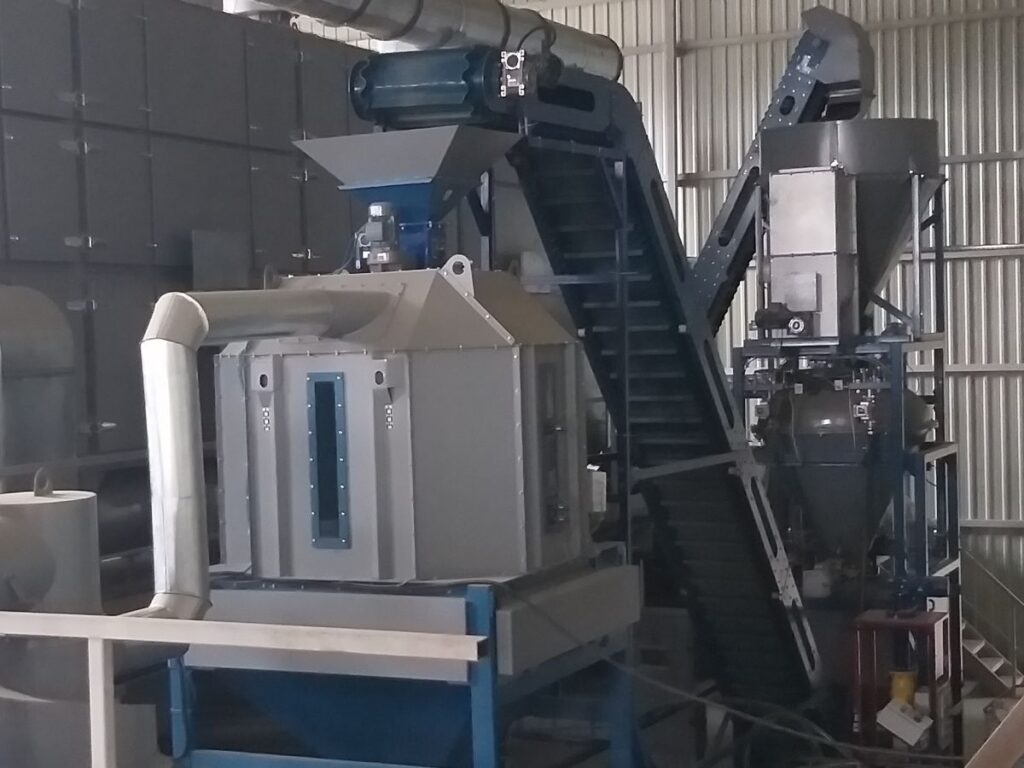

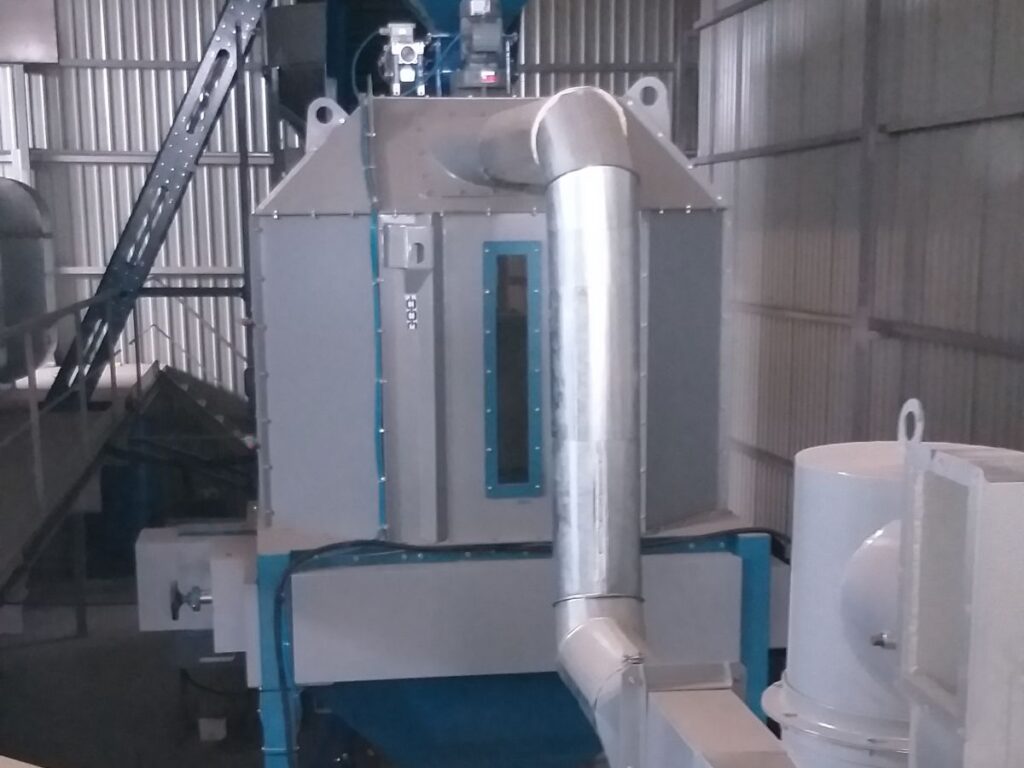

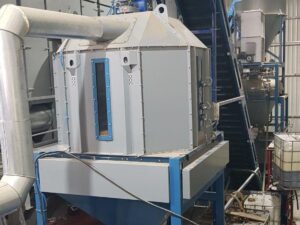

ОХЛАДИТЕЛЬ ГРАНУЛ GC-1000

НАЗНАЧЕНИЕ

  • для комплектования линии по изготовлению кормовых гранул

ПРОДУКТ

ЭКСТРУДИРОВАННАЯ КОРМОВАЯ ГРАНУЛА (Температура на выходе: 40 ± 5 °С)

СЫРЬЕ

(температура на выходе: 40 ± 5 °С)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производительность

max 1500 кг / ч

Температура на входе

85 ± 5 ° C

Температура на выходе

40 ± 5 ° C

Объем охлаждаемого продукта

1 м³

Длина

1910 мм

Ширина

1610 мм

Высота

2510 мм

Масса

550 кг

УСТАНОВЛЕННАЯ МОЩНОСТЬ

1,5 кВт

Все режимы работы — задаются и контролируются с пульта управления.

ВОЗМОЖНОСТЬ

  • не травмирует гранулу
  • компактная конструкция
  • низкое энергопотребление

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

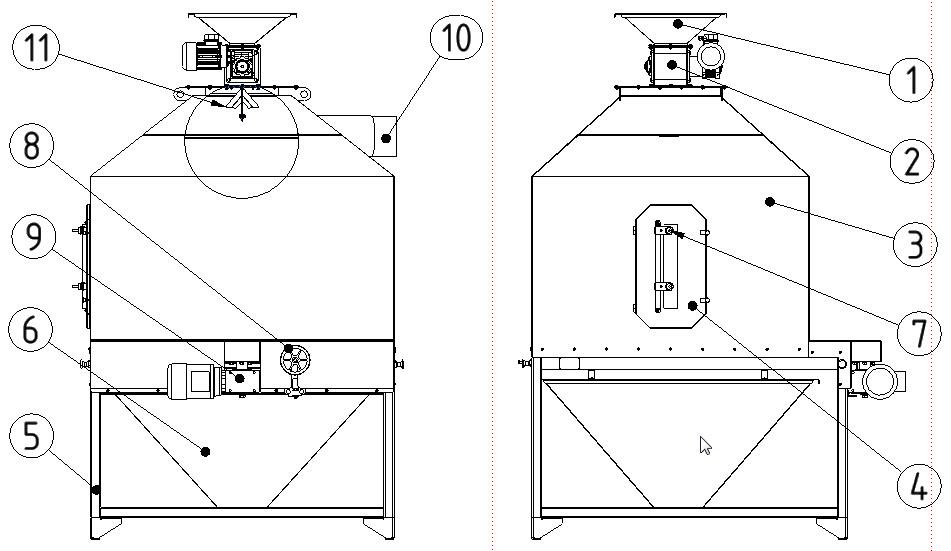

ОСНОВНЫЕ УЗЛЫ ОХЛАДИТЕЛЯ:

  1. Приемная воронка
  2. Шлюзовый затвор
  3. Охладительная емкость

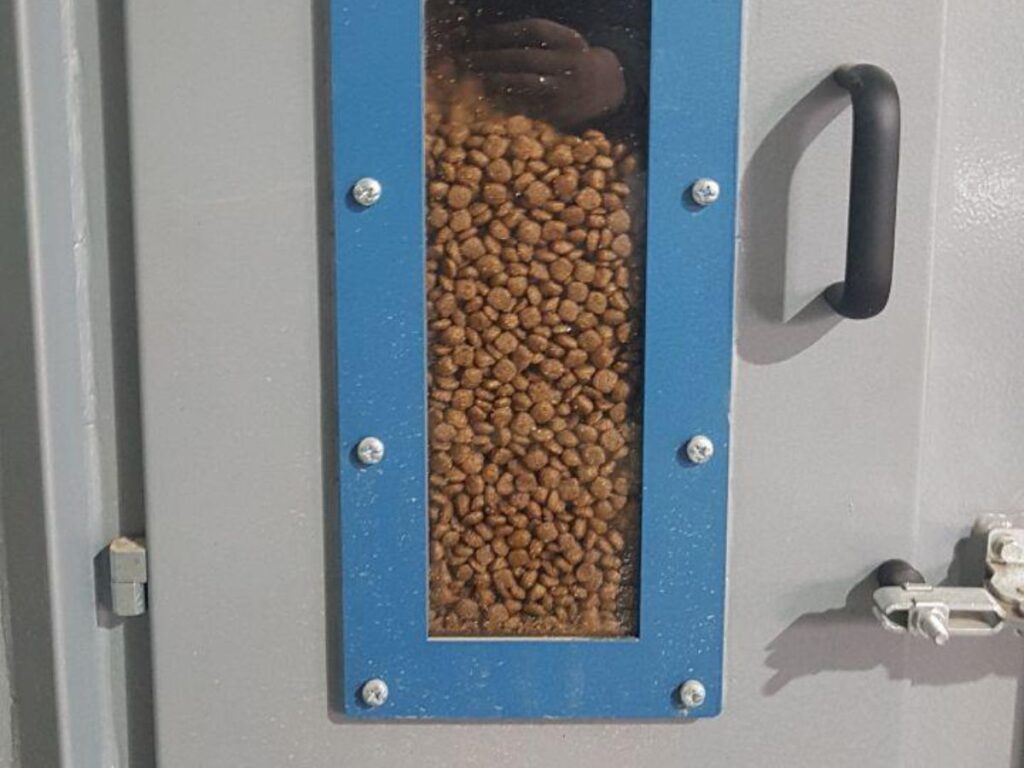

  4. Смотровые двери
  5. Основа
  6. Бункер отбойник
  7. Датчик уровня
  8. Механизм регулирования выгрузки гранул
  9. Привод механизма выгрузки
  10. Патрубок выхода воздуха
  11. Рассеиватель гранул



ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ ОХЛАДИТЕЛЯ:

  • Гранулы подаются в приемную воронку 1.
  • Далее через шлюзовой затвор 2 попадают на рассеиватель гранул 11. В пластинах рассеивателя изготовлены пазы для регулировки.
  • Через патрубок 10 происходит отбор воздуха.
  • Воздух проходит через гранулы, накопленные в охладительной емкости 3, отбирает тепло и удаляется через патрубок 10.

  • По мере накопления гранул, их уровень растет.
  • Когда уровень достигнет нижнего датчика уровня 7, датчик просигнализирует на включение механизма выгрузки гранул 9 .
  • Нижняя рама механизма выгрузки, в работе неподвижна.
  • Верхняя рама совершает возвратно поступательное движение, периодически открывая (двигаясь в право: по рисунку вверху) проход для гранул, или закрывая проход для гранул (при движении влево).



Гарантия качества

Гарантийный период — 1  год

  • производство сертифицировано по стандарту ISO 9001:2015
  • наши охладители разработаны для непрерывной и бесперебойной работы
ГАРАНТИЙНАЯ ПОДДЕРЖКА

Все режимы работы - задаются и контролируются с пульта управления.
