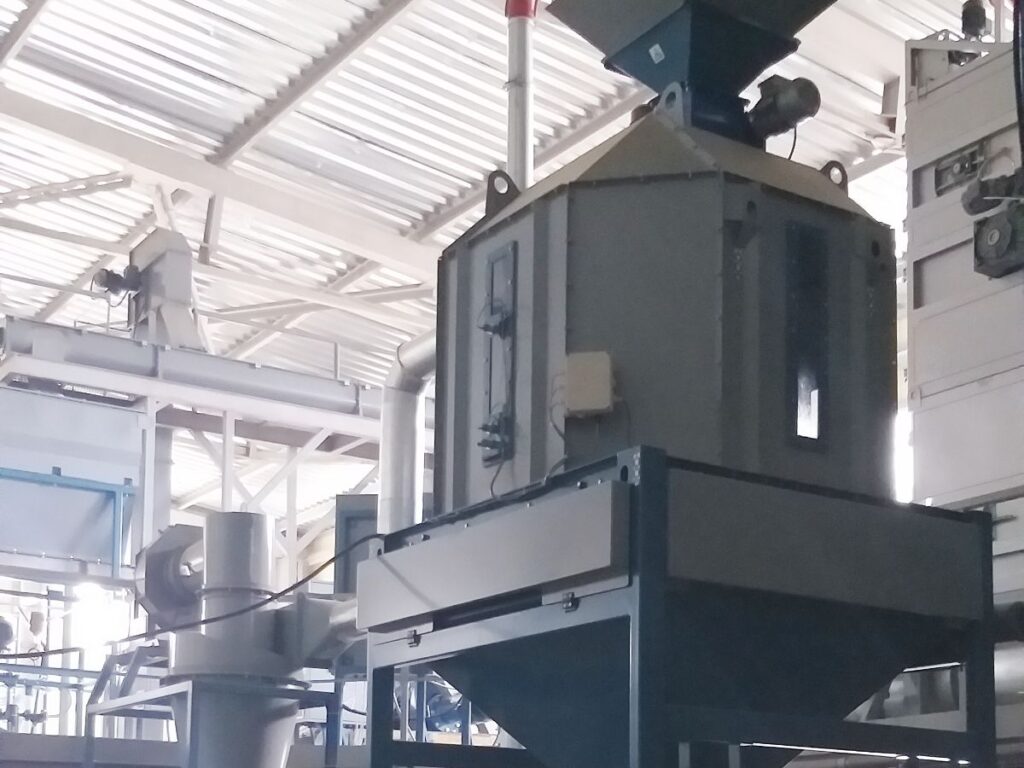

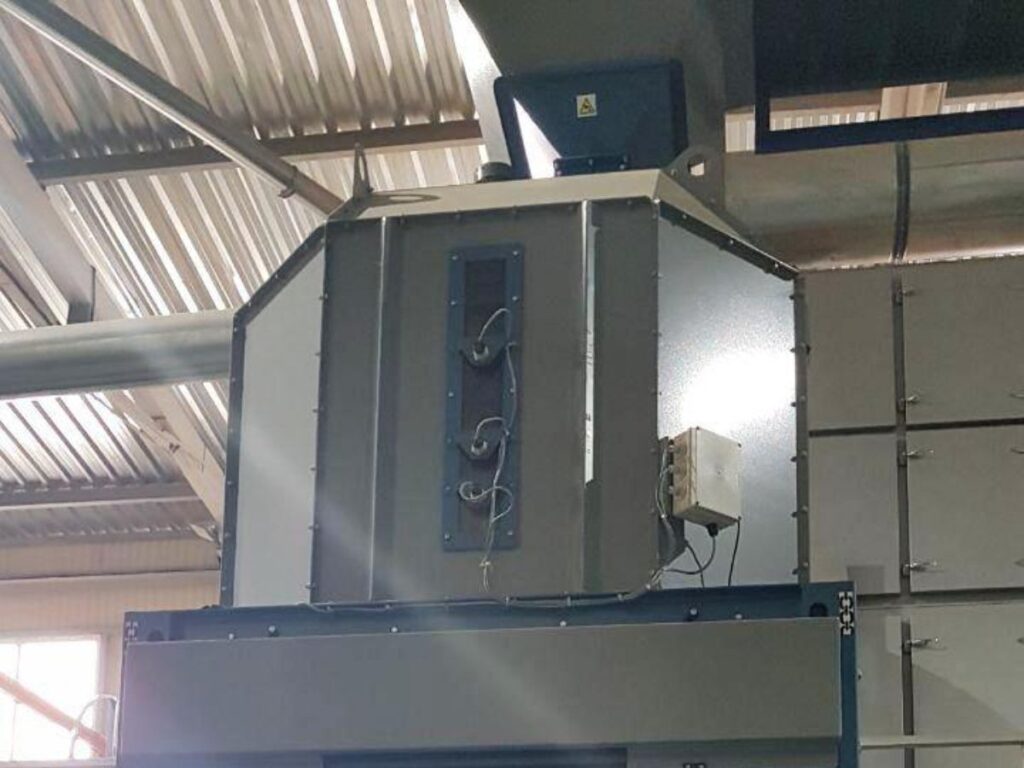

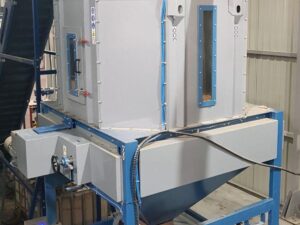

ОХОЛОДЖУВАЧ ГРАНУЛ GC-1000

ПРИЗНАЧЕННЯ

  • для комплектування лінії з виготовлення кормових гранул

ПРОДУКТ

ЕКСТРУДОВАНА КОРМОВА ГРАНУЛА (Температура на виході: 40 ± 5 ° С)

СИРОВИНА

(температура на вході: 85 ± 5 ° С)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Продуктивність

max 1500 кг / год

Температура на вході

85 ± 5 ° C

Температура на виході

40 ± 5 ° C

Об'єм ємності для охолодження продукта

1 м³

Довжина

1910 мм

Ширина

1610 мм

Висота

2510 мм

Маса

550 кг

ВСТАНОВЛЕНА ПОТУЖНІСТЬ

1,5 кВт

Всі режими роботи – задаються і контролюються з пульта керування.

МОЖЛИВІСТЬ

  • не травмує гранулу
  • компактна конструкція
  • низьке енергоспоживання

ПОСЛІДОВНІСТЬ РОБОТИ



ОСНОВНІ ВУЗЛИ ОХОЛОДЖУВАЧА:

  1. Приймальна лійка
  2. Шлюзовий затвор
  3. Охолоджувальна ємність
  4. Оглядові двері
  5. Основа
  6. Бункер відбійник
  7. Датчик рівня
  8. Механізм регулювання вивантаження гранул
  9. Привід механізму вивантаження
  10. Патрубок виходу повітря
  11. Розсіювач гранул



ПОСЛІДОВНІСТЬ РОБОТИ ОХОЛОДЖУВАЧА:

  • Гранули подаються до приймальної воронку 1.
  • Далі через шлюзовий затвор 2 потрапляють на розсіювач гранул 11.
  • У пластинах розсіювача виготовлені пази для регулювання.
  • Через патрубок 10 відбувається відбір повітря.
  • Повітря проходить через гранули, накопичені в охолоджувальній ємності 3, відбирає тепло і видаляється через патрубок 10.



  • У міру накопичення гранул, їх рівень зростає.
  • Коли рівень досягне нижнього датчика рівня 7, датчик просигналізує на включення механізму вивантаження гранул 9.
  • Нижня рама механізму вивантаження, в роботі нерухома.
  • Верхня рама здійснює зворотно поступальний рух, періодично відкриваючи (рухаючись в право: по малюнку вгорі) прохід для гранул, або закриваючи прохід для гранул (при русі вліво)

Гарантія якості

Гарантійний період – 1  рік

  • виробництво сертифіковане за стандартом ISO 9001:2015
  • наші охолоджувачі гранул розроблені для безперервної та безперебійної роботи
ГАРАНТІЙНА ПІДТРИМКА

Всі режими роботи - задаються і контролюються з пульта керування.
