1. Корпус
2. Короб вхідний
3. Гайка
4. Оглядовий люк
5. Опора
6. Пружина
7. Патрубки виходу включень
8. Рама
9. Вібромотор
10. Сито
11. Патрубок відбору пилу
12. Затискач
13. Ручка фіксації люка
14. Ручка фіксації сита
15. Опора рухома
16. Патрубок виходу продукту

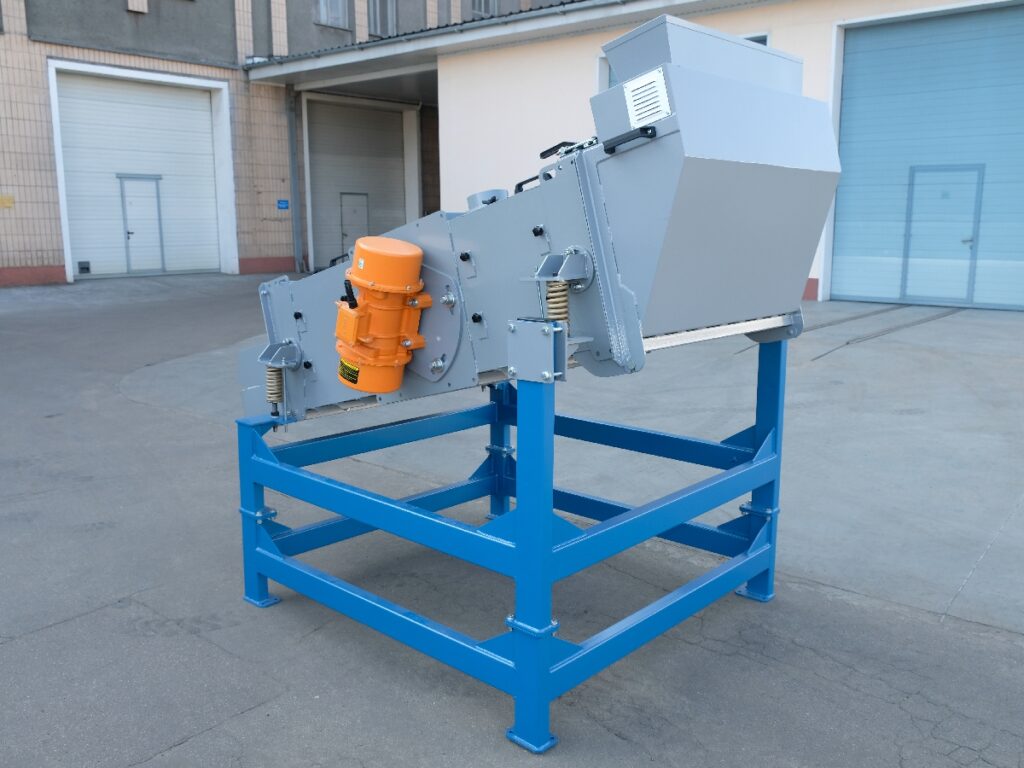

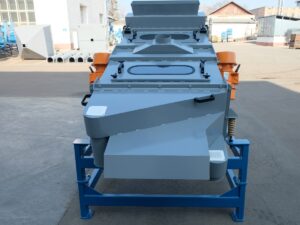

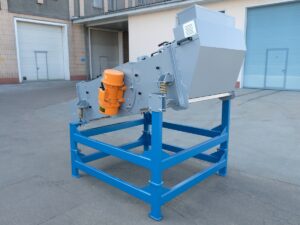

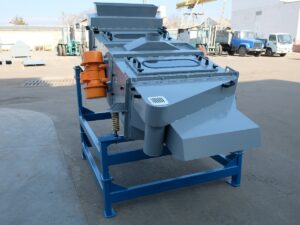

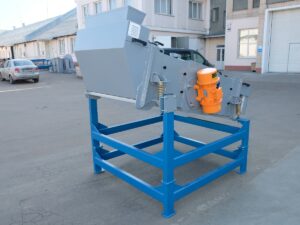

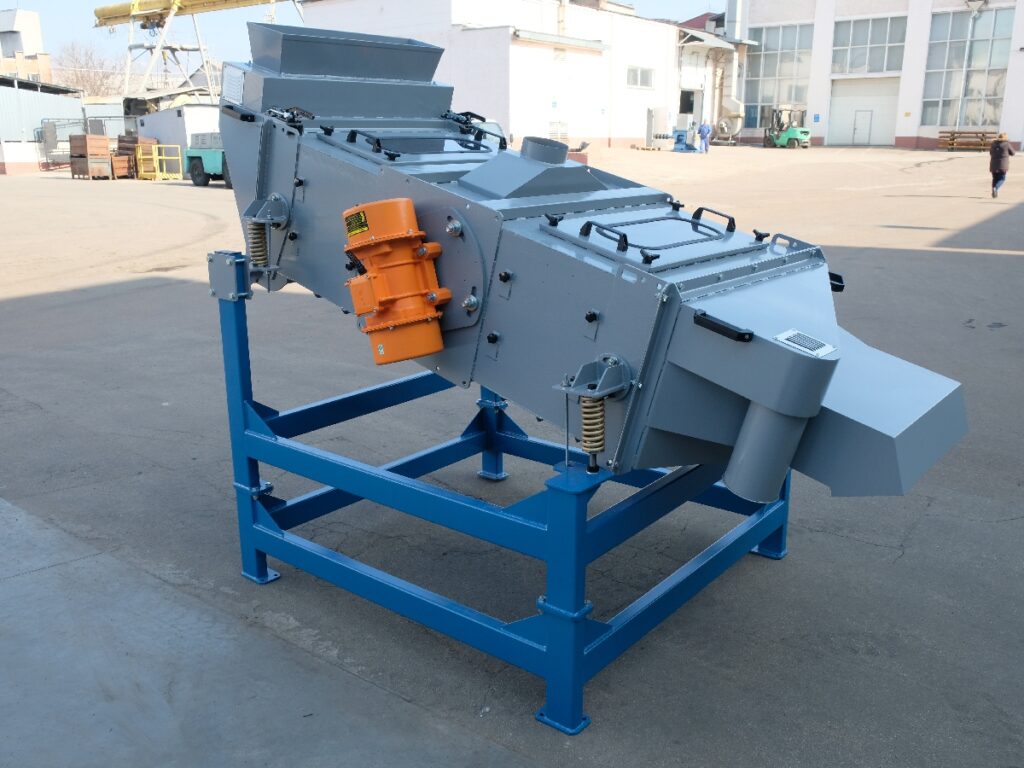

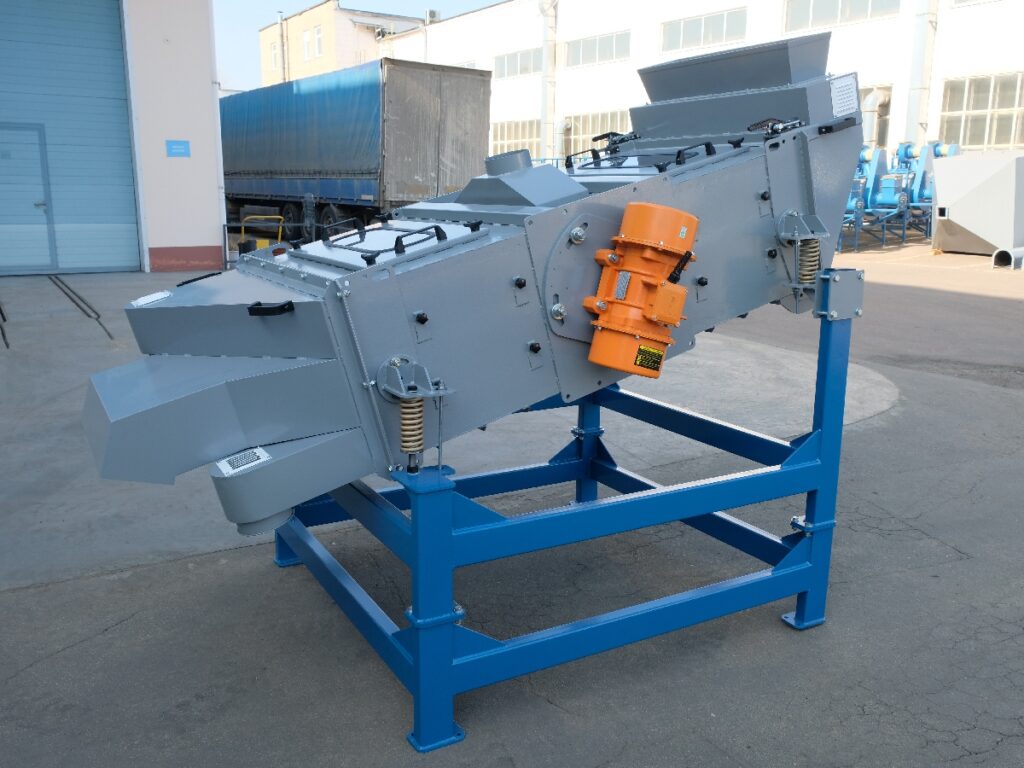

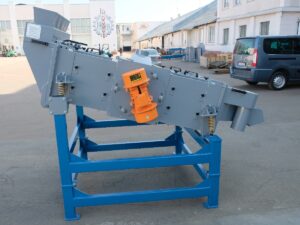

В корпусі встановлені два яруси сит (10). Сита фіксуються ручками.

Кут нахилу сита можливо змінювати за допомогою рухомої опори.

Керування роботою вібросита здійснюється з шафи керування.

Живлення електрошафи здійснити дротом з мідними жилами перерізом не менше 1,5 мм².



Вібромотори (9) створюють зворотно-поступальний рух корпусу.

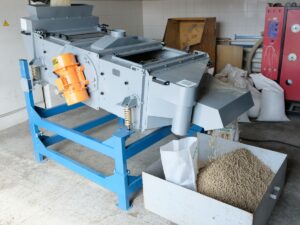

Продукт, через вхідний патрубок (2) потрапляє на верхні сита і теж починає рухатись.

Продукт заданого розміру проходить через верхнє сито та, рухаючись по нижньому ситу, не проходить крізь отвори цього сита й виходить через лоток.

Включення, розмірами меншими заданого розміру, проходять через отвори нижнього сита та виводяться через патрубок.

Включення розмірами більшими ніж заданий розмір, рухаються по верхньому ситу та виходять у відповідний патрубок.

Кут нахилу вібромоторів може бути змінений.

Мітки, що на корпусі, дозволяють виставити вібромотори в заданому положенні.

Для регулювання продуктивності кут нахилу корпусу може бути змінений.
