Сировина засипається в живильник охолоджувача.

Гвинт живильника пересуває продукт всередину барабана охолоджувача.

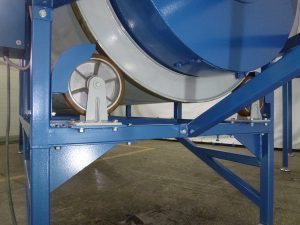

Барабан обертається навколо своєї осі.

У середині барабана приварені планки. При обертанні планки пересипають гарячу макуху (сировину) по барабану в бік вивантаження.

З боку завантаження сировини на охолоджувачі встановлений вентилятор.

Він створює потік повітря крізь сировину, яка пересипається в барабані.

Відбувається тепловий обмін між холодним повітрям і гарячим екструдатом.

Вентилятор висмоктує розігріте повітря з охолоджувача.

Охолоджений продукт висипається з барабана охолоджувача.

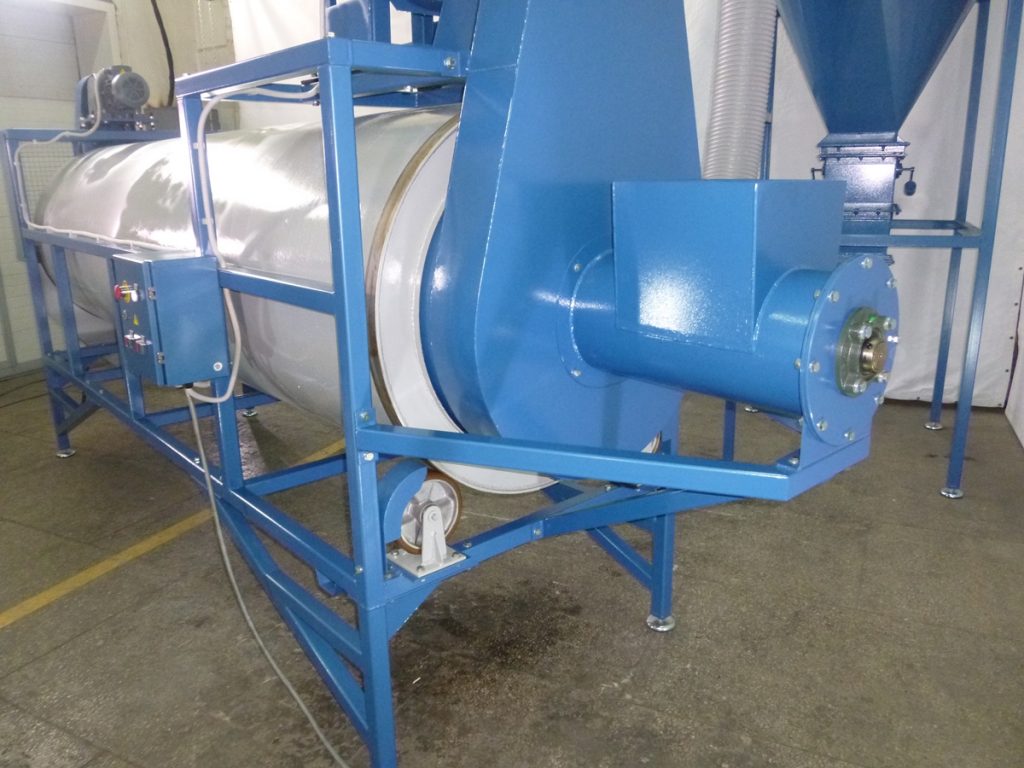

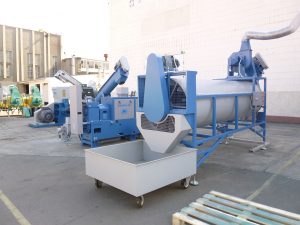

Установка складається з охолоджувача 1, циклону 2, рукава 3, електрообладнання 4.

Електрообладнання розміщено в електрошафі, який являє собою зварену металоконструкцію, на якій розміщені органи управління.
